24-ConcurrentSkipListMap跳表
April 3, 2025About 13 min
| 版本 | 内容 | 时间 |
|---|---|---|
| V1 | 新建 | 2022年11月12日11:25:30 |
跳表概述
什么是跳表

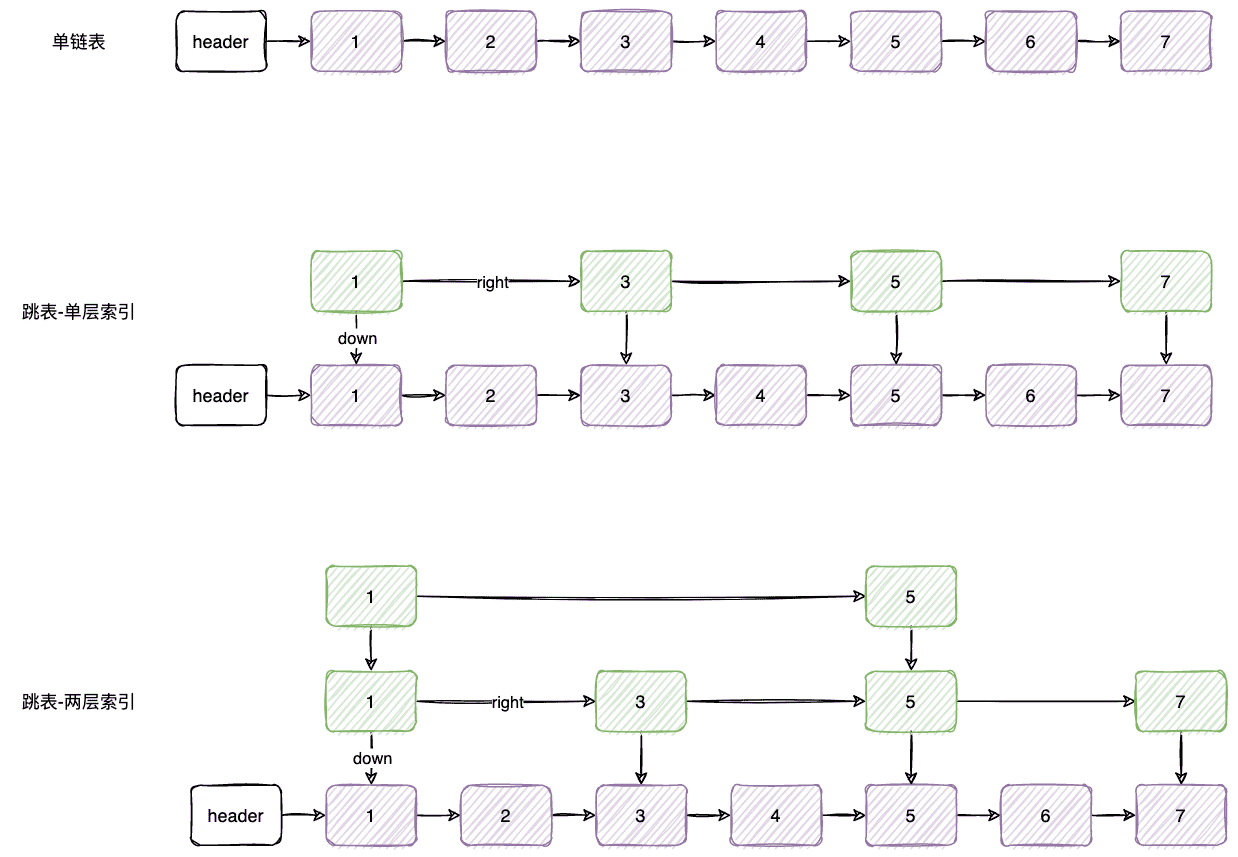

先从单链表说起，单链表就是维护了一个指向后继节点的指针，可以通过前一个节点找到后面的节点。查找元素的效率很低，平均时间复杂度 O(n)。
为了提高查找的效率，可以给元素加一层索引（如上图的第二部分）。
为了更进一步提高查找效率，可以继续给元素添加一层索引（如上图的第三部分）。
当然不能无限制的添加层数，一般我们在实现的时候是会增加限制的。这是一种空间换时间的做法，具体的实现我们其实可以看成二分查找。
跳表操作的复杂度
| Algorithm | Average | Worst case |
|---|---|---|
| Space | O(n) | O(nlogn) |
| Search | O(logn) | O(n) |
| Insert | O(logn) | O(n) |
| Delete | O(logn) | O(n) |

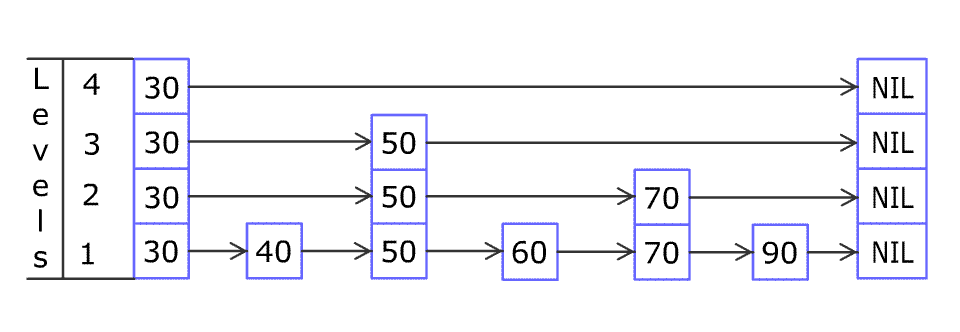

插入元素到跳表的示意图，（来自维基百科）
ConcurrentSkipListMap 的概述
节点对象
ConcurrentSkipListMap 中有三种节点
- HeadIndex：高层的索引节点的头节点对象；
- Index：高层的索引节点对象；
- Node：最底层真正存储数据的节点对象；

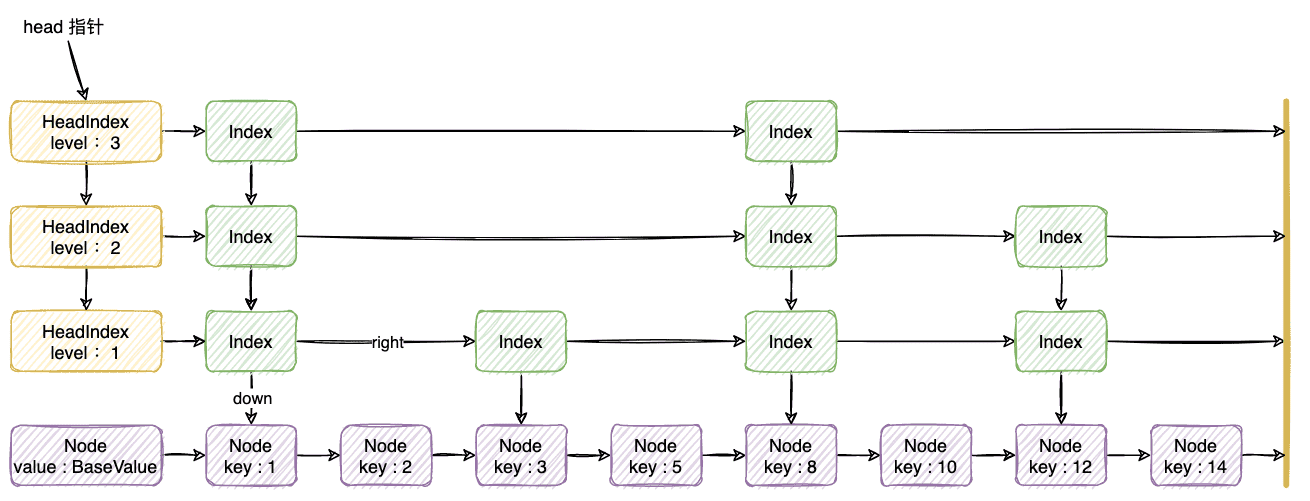

ConcurrentSkipListMap 的内部结构如下
Node 节点
static final class Node<K,V> {
final K key; // key
volatile Object value; // value
volatile Node<K,V> next; // 链表中的下一个节点
// ... 省略
}底层节点就是一个单向链表，索引会有一个指向后继节点的 next 指针。
Index 索引节点
static class Index<K,V> {
final Node<K,V> node; // node 指向最底层链表的 Node 结点
final Index<K,V> down; // down 指向下层 Index 结点
volatile Index<K,V> right; // right 指向右边的 Index 结点
// ... 省略
}Index 索引节点主要存放的就是几个指针：
- node：指向最底层单链表的数据节点 Node；
- down：指向 Index 节点的下一层的节点的指针；
- right：指向 Index 节点的右边索引节点的指针；
HeadIndex 头部索引节点
static final class HeadIndex<K,V> extends Index<K,V> {
// 链表的层级
final int level;
HeadIndex(Node<K,V> node, Index<K,V> down, Index<K,V> right, int level) {
super(node, down, right);
this.level = level;
}
}HeadIndex 就比 Index 多一个 level 属性，表示索引的层数。
构造方法
public ConcurrentSkipListMap() {
this.comparator = null;
initialize();
}
public ConcurrentSkipListMap(Comparator<? super K> comparator) {
this.comparator = comparator;
initialize();
}
public ConcurrentSkipListMap(Map<? extends K, ? extends V> m) {
this.comparator = null;
initialize();
putAll(m);
}
public ConcurrentSkipListMap(SortedMap<K, ? extends V> m) {
this.comparator = m.comparator();
initialize();
buildFromSorted(m);
}构造方法可以指定比较器 Comparator，假如不指定的话就是默认的自然排序。
所有构造器都调用了 initialize 方法
/**
* Initializes or resets state. Needed by constructors, clone,
* clear, readObject. and ConcurrentSkipListSet.clone.
* (Note that comparator must be separately initialized.)
* 初始化或者重置状态
*/
private void initialize() {
keySet = null;
entrySet = null;
values = null;
descendingMap = null;
head = new HeadIndex<K,V>(new Node<K,V>(null, BASE_HEADER, null),
null, null, 1);
}这个方法主要就是将一些属性置空，然后创建一个 HeadIndex 对象。
初始化的这个 HeadIndex 的特点是：
- Node 的值是 BASE_HEADER；
- 层数 level 是 1；
- down 和 right 的指针都是 null；
关于 head 和 BASE_HEADER 属性：
/**
* Special value used to identify base-level header
*/
// 特殊值，最底层链表的头指针 BASE_HEADER
private static final Object BASE_HEADER = new Object();
/**
* The topmost head index of the skiplist.
*/
// 最上层链表的头指针 head
private transient volatile HeadIndex<K,V> head;ConcurrentSkipListMap 核心操作
添加元素 put 的流程

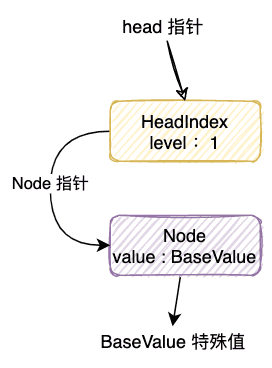

（1）跳表的初始状态

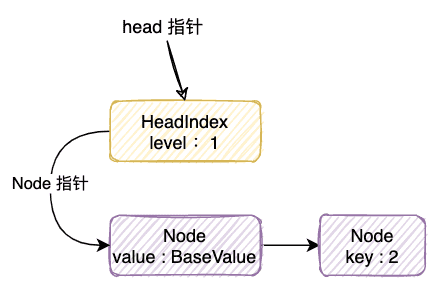

（2）添加第一个元素 key 是 2，假如此时投硬币算法后不需要建立索引节点，那么此时的状态如下
（3）添加第二个元素 key 是 4，假如此时投硬币算法后需要建立 1 层索引节点，那么此时的状态如下

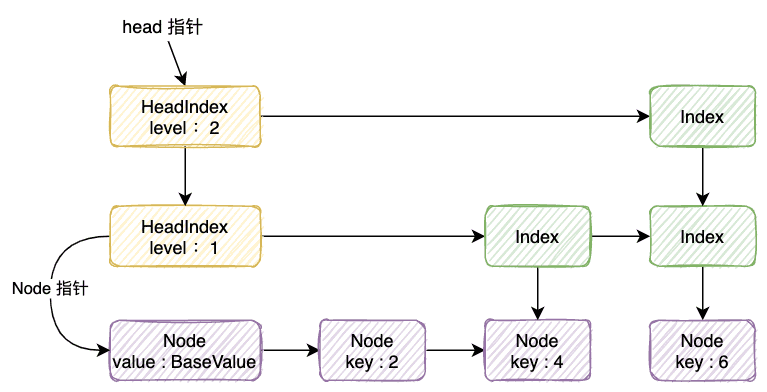

（4）添加第三个元素，key 是 6，假如此时投硬币算法后需要建立 2 层索引节点，因为多了一层，所以需要创建一个新的 HeadIndex。那么此时的状态如下
添加元素 put
public V put(K key, V value) {
if (value == null)
throw new NullPointerException();
return doPut(key, value, false);
}doPut 方法比较长，需要分段慢慢看。
第一个部分就是创建一个 Node 节点放到底层 Node 链表的合适位置。
private V doPut(K key, V value, boolean onlyIfAbsent) {
Node<K,V> z; // added node
if (key == null)
throw new NullPointerException();
// 比较器
Comparator<? super K> cmp = comparator;
/*
* 第一个循环，作用就是找到底层链表的插入点，然后插入结点（在查找过程中可能会删除一些已标记的删除结点）。
*/
outer: for (;;) {
// b 是通过索引 Index 找到小于并且最接近的 key 的 Node 节点（也有可能返回底层链表的头节点）
// b -> n
for (Node<K,V> b = findPredecessor(key, cmp), n = b.next;;) {
if (n != null) {
Object v; int c;
Node<K,V> f = n.next;
// 此时 b -> n -> f
if (n != b.next) // inconsistent read
// 说明并发有被修改过，重新开始自旋
break;
if ((v = n.value) == null) { // n is deleted
// 说明 n 是标记删除的节点，被别的线程删除了，需要删除
n.helpDelete(b, f);
// 重新开始自旋
break;
}
if (b.value == null || v == n) // b is deleted
// 说明 b 是标记删除节点，重新开始自旋
break;
// 比较待加入的 key 和 n.key 的大小，向后遍历,找到第一个大于key的结点
if ((c = cpr(cmp, key, n.key)) > 0) {
// c > 0 说明 key 要比 n.key 大，需要往后继续找位置
b = n;
n = f;
continue;
}
// 两个相等，根据 onlyIfAbsent 决定是否替换值
if (c == 0) {
if (onlyIfAbsent || n.casValue(v, value)) {
@SuppressWarnings("unchecked") V vv = (V)v;
return vv;
}
// CAS 失败重新开始自旋重试
break; // restart if lost race to replace value
}
// else c < 0; fall through
}
// 走到这里说明找到要插入的位置了，创建一个新的节点 z
z = new Node<K,V>(key, value, n);
// 尝试将 next 节点从 n 改为 z， b -> z -> n
if (!b.casNext(n, z))
// CAS 失败重新开始自旋重试
break; // restart if lost race to append to b
break outer;
}
}
// ..... 省略
}下面分析下这个方法，先忽略 ConcurrentSkipListMap#findPredecessor 方法的具体实现，这里我们只需要知道这个方法是按照索引节点找到最接近给定 key 的 Node 节点。
这部分就是创建一个 Node 节点放到底层 Node 链表的合适位置，
- 首先通过 ConcurrentSkipListMap#findPredecessor 方法找到最接近给的 key 的 Index 节点对应的 Node 节点；
- 找到 Node 节点后，按照单链表的查找方式依次向后遍历查找合适的位置；
- 找到合适的位置后创建新的 Node 节点插入到底层单链表中；
需要注意的是，在整个遍历过程中，会遇到并发的问题，例如有其他线程修改了跳表的结构，这时需要自旋重试。
第一部分有个重要的 findPredecessor 方法，下面来分析下这个方法
private Node<K,V> findPredecessor(Object key, Comparator<? super K> cmp) {
if (key == null)
throw new NullPointerException(); // don't postpone errors
// 开启自旋，从最上层开始，往右下方向查找
for (;;) {
/*
* q: 遍历的指针，当前节点
* r: 是 q 的 right 节点
* d: down 就是下一层节点
*
* q -> r
* \|/
* d
* 从左至右，从上往下查找
*/
for (Index<K,V> q = head, r = q.right, d;;) {
if (r != null) { // 从左至右查找
Node<K,V> n = r.node;
K k = n.key;
if (n.value == null) {
// 说明被删除了，需要 unlink 节点
if (!q.unlink(r))
break; // restart
// 重新向后读取 r，因为已经删除的需要跳过
r = q.right; // reread r
continue;
}
// 比较 key 和 k 的大小，
if (cpr(cmp, key, k) > 0) {
// >0 说明 key 大于 k，需要更新 q 和 r 的值，继续向右找位置
q = r;
r = r.right;
continue;
}
}
// 前置条件：r == null，或者 key 比 k 小，说明找到位置了
if ((d = q.down) == null)
// q.down 是 null，说明已经到底层节点了，找到这个节点了
return q.node;
// 走到这里，说明还未到达底层节点，向下找，需要从 d 这一层开始寻找
q = d;
r = d.right;
}
}
}这个方法很简单，就是从 head 节点开始从左至右，从上往下查找接近 key 的位置的节点。
put 方法的第一步只是将新建的节点插入到底层 Node 链表。接下来分析 put 方法的第二步，需要判断这个新加的 Node 节点是否需要创建 Index 索引节点，需要创建几层。
先判断 Node 是否需要建立 Index 索引，假如需要建立索引则需要判断建立几层索引，这时也分为两步：
- 第一步建立需要的层数的索引的节点；
- 第二步处理好新建立的这些索引的节点的指针的指向，也就是将新建的 Index 的插入到它对应的链表中；
具体分析：
（1）第一步就是通过一个算法判断需要构建几层索引，就是一个抛硬币的算法，最大抛 32 次，也就是最大的层数限制在 32 层。
int level = 1, max; // level 表示新的层级,通过下面这个 while 循环可以确认新的层级数
// 与上 1，就是判断奇偶性，只要是偶数就是 0，就退出，最大 level 是 32
while (((rnd >>>= 1) & 1) != 0)
++level;（2）这里需要分为两种情况，假如当前跳表的最大层数是 max 层，那么新建的节点就有可能大于 max 和小于等于 max 的情况。假如当前随机的层数是 L。
第一种情况：假如小于等于 max 的情况，就先创建 L 个 Index 节点，使用头插法将这几个几点链接起来，这里链接的是 down 指针；
if (level <= (max = h.level)) {
// 以“头插法”创建 level 个 Index 结点, idx 最终指向最高层的 Index 结点
// 竖起来
for (int i = 1; i <= level; ++i)
idx = new Index<K,V>(z, idx, null);
}第二种情况：假如当前随机的层数 L 大于 max 时，将 L 置为 max+1，就先创建 L 个 Index 节点，使用头插法将这几个几点链接起来，这里链接的是 down 指针；
level = max + 1; // hold in array and later pick the one to use
// 生成一个Index结点数组,idxs[0]不会使用
@SuppressWarnings("unchecked")
Index<K,V>[] idxs = (Index<K,V>[])new Index<?,?>[level+1];
for (int i = 1; i <= level; ++i)
// z 是待新加的节点，头插法，竖起来
idxs[i] = idx = new Index<K,V>(z, idx, null);创建好 Index 节点后，因为新建了一层，所以需要创建新的一层的 HeadIndex 节点。
// 生成新的HeadIndex结点
for (;;) {
h = head;
// 原来的最大层级
int oldLevel = h.level;
if (level <= oldLevel) // lost race to add level
// 另外的线程进行了index 层增加操作, 所以 不需要增加 HeadIndex 层数
break;
HeadIndex<K,V> newh = h;
// 原来的 base 节点,这里的 oldbase 就是BASE_HEADER
Node<K,V> oldbase = h.node;
// 这里其实就是增加一层（一般来说）的 HeadIndex (level = max + 1)
for (int j = oldLevel+1; j <= level; ++j)
newh = new HeadIndex<K,V>(oldbase, newh, idxs[j], j);
// 设置新的 head
if (casHead(h, newh)) {
// 这里的 h 变成了 new HeadIndex
h = newh;
// 这里的 idx 上从上往下第二层的 index 节点 level 也变成的 第二
idx = idxs[level = oldLevel];
break;
}
}（3）依次处理各个层的新建的 Index 节点的指针的指向，就是将新建的 Index 插入到各层的链表中。
splice: for (int insertionLevel = level;;) {
// j 最大的层数
int j = h.level;
// q -> r t 是新建的 index 节点
for (Index<K,V> q = h, r = q.right, t = idx;;) {
if (q == null || t == null)
// 节点都被删除 直接 break
break splice;
if (r != null) {
// 获取底层 node
Node<K,V> n = r.node;
// compare before deletion check avoids needing recheck
// 比较待插入的key 和 node 的 key 的大小
int c = cpr(cmp, key, n.key);
// 处理 node 被删除的情况
if (n.value == null) {
if (!q.unlink(r))
break;
// 右移继续查找
r = q.right;
continue;
}
// c>0 说明 key 大于 n.key，需要继续右移遍历查找
if (c > 0) {
q = r;
r = r.right;
continue;
}
}
if (j == insertionLevel) {
// 将 q 的 right 后继节点由 r 改为 t
// q -> t -> r
if (!q.link(r, t))
break; // restart
if (t.node.value == null) {
findNode(key);
break splice;
}
// index 层添加成功， --1 为下层插入 index 做准备
if (--insertionLevel == 0)
break splice;
}
if (--j >= insertionLevel && j < level)
// 将 t 改为下一层的 index 节点
t = t.down;
q = q.down;
r = q.right;
}
}查找元素 get
public V get(Object key) {
return doGet(key);
}// 获取元素
private V doGet(Object key) {
if (key == null)
throw new NullPointerException();
Comparator<? super K> cmp = comparator;
// 开启自旋
outer: for (;;) {
// 找到底层的 node b
for (Node<K,V> b = findPredecessor(key, cmp), n = b.next;;) {
// b -> n -> f
Object v; int c;
if (n == null)
break outer;
Node<K,V> f = n.next;
if (n != b.next) // inconsistent read
// 被修改了，重新尝试找
break;
if ((v = n.value) == null) { // n is deleted
// 删除
n.helpDelete(b, f);
break;
}
if (b.value == null || v == n) // b is deleted
break;
if ((c = cpr(cmp, key, n.key)) == 0) {
// 找到了
@SuppressWarnings("unchecked") V vv = (V)v;
return vv;
}
if (c < 0)
// c < 0 说明 key 要比 n.key 小，没找到
break outer;
b = n;
n = f;
}
}
return null;
}查找方法非常简单，其实大部分和 put 部分的代码类似，就是从左至右，从上向下找元素。

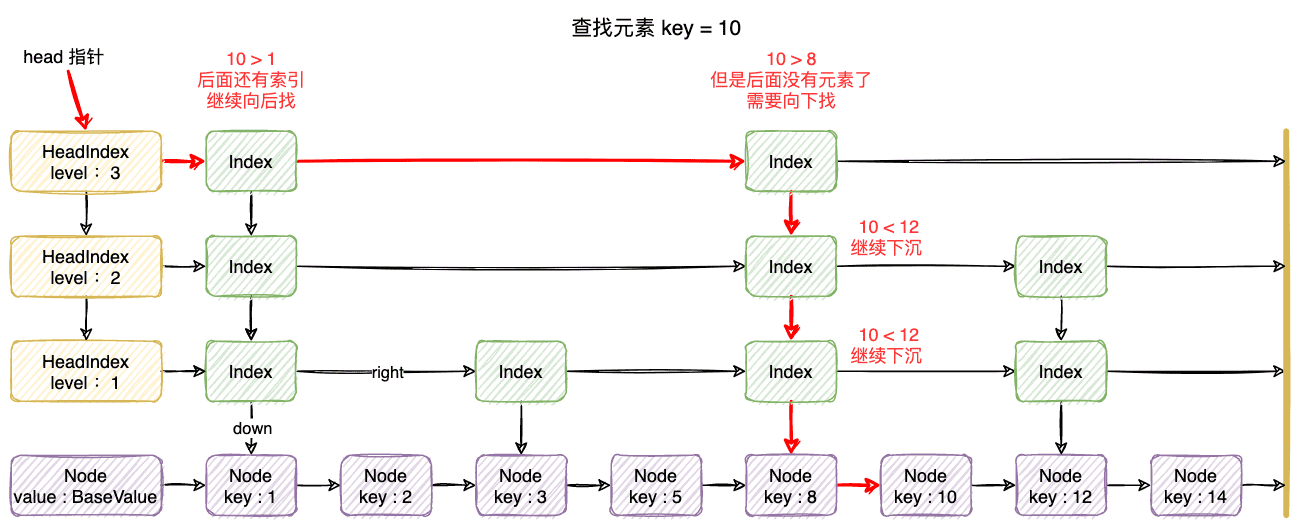

举个例子：
删除元素 remove
public V remove(Object key) {
return doRemove(key, null);
}final V doRemove(Object key, Object value) {
if (key == null)
throw new NullPointerException();
Comparator<? super K> cmp = comparator;
outer: for (;;) {
// 返回“小于且最接近给定key”的数据结点.
for (Node<K,V> b = findPredecessor(key, cmp), n = b.next;;) {
// b -> n -> f
Object v; int c;
if (n == null)
// 节点 n 被删除 直接 return null 返回 , 因为理论上 b.key < key < n.key
break outer;
Node<K,V> f = n.next;
if (n != b.next) // inconsistent read
break;
if ((v = n.value) == null) { // n is deleted
n.helpDelete(b, f);
break;
}
if (b.value == null || v == n) // b is deleted
break;
if ((c = cpr(cmp, key, n.key)) < 0)
// c < 0 条件成立，说明 key 小于 n.key，没有这个 key，break
break outer;
if (c > 0) {
// c>0，说明 key 大于 n.key，继续向右找
b = n;
n = f;
continue;
}
// 走到这里说明 c == 0，找到位置了
if (value != null && !value.equals(v))
// 假如 value != null，后面的条件成立说明 value 不同，不删了
break outer;
// 设置 n 的 value 为 null
if (!n.casValue(v, null))
break;
// 在 n 和 f 之间添加标记结点，并将 b 直接指向f
// b -> n -> mark -> f
// | /|\
// |-----------------|
if (!n.appendMarker(f) || !b.casNext(n, f))
findNode(key); // retry via findNode
else {
// 重新调用一遍findPredecessor方法，解除被删除结点上的Index结点之间的引用：
findPredecessor(key, cmp); // clean index
if (head.right == null)
// 减少层级
tryReduceLevel();
}
@SuppressWarnings("unchecked") V vv = (V)v;
return vv;
}
}
return null;

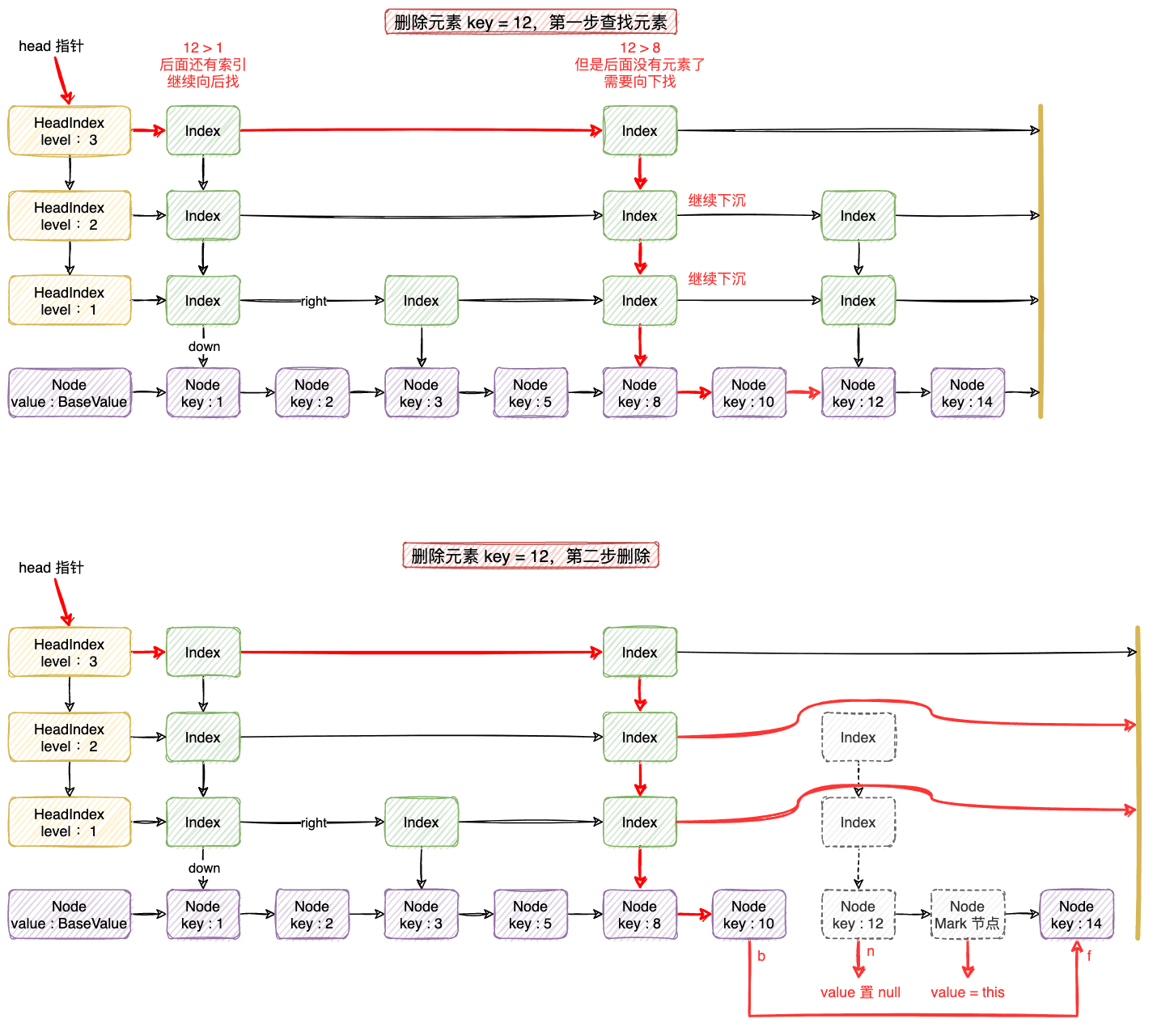

}删除操作主要分为三步：
- 首先通过 ConcurrentSkipListMap#findPredecessor 方法找到最接近给的 key 的 Index 节点对应的 Node 节点；
- 找到最近的 Index 节点对应的 Node 节点后，按照单链表的查找方式依次向后遍历，直到找到要删除的节点；
- 将要删除的节点的 value 置为 null，并在后面增加一个 mark 节点，再调用一次 findPredecessor 去删除 Index 节点，假如最上面一层的 Index 节点都删除了，则需要减少层级；
