02-服务端启动添加ChannelInitializer到管道
March 8, 2022About 7 minNettyNetty
| 版本 | 内容 | 时间 |
|---|---|---|
| V1 | 新建 | 2022年3月8日08:47:52 |
| V2 | 增加图片 | 2022年03月16日15:08:42 |
| V3 | 重构内容 | 2023年05月10日21:36:49 |
服务端启动流程回顾
接着上篇文章：在创建完 ServerBootstrap 对象后，会调到 AbstractBootstrap#initAndRegister 方法中，反射创建好 Channel 后，会调 ServerBootstrap#init 方法，该方法的实现如下：
@Override
void init(Channel channel) {
// 设置自定义的option
setChannelOptions(channel, newOptionsArray(), logger);
// 设置自定义的attribute
setAttributes(channel, newAttributesArray());
// 获取已经分配的服务端的Pipeline管道
ChannelPipeline p = channel.pipeline();
// 其实就是再Demo里的workGroup
final EventLoopGroup currentChildGroup = childGroup;
final ChannelHandler currentChildHandler = childHandler;
// 客户端Socket选项
final Entry<ChannelOption<?>, Object>[] currentChildOptions = newOptionsArray(childOptions);
// 客户端的Attribute参数
final Entry<AttributeKey<?>, Object>[] currentChildAttrs = newAttributesArray(childAttrs);
// 再服务端管道后面添加一个ChannelInitializer
// ChannelInitializer本身不是一个Handler，只是通过Adapter实现了Handler接口
// 它存在的意义，就是为了延迟初始化Pipeline
// 目前管道是这个样子 head <--> ChannelInitializer <--> tail
p.addLast(new ChannelInitializer<Channel>() {
// 这个initChannel会在 io.netty.channel.ChannelInitializer.handlerAdded处调用
@Override
public void initChannel(final Channel ch) {
final ChannelPipeline pipeline = ch.pipeline();
// 获得服务端配置的Handler
ChannelHandler handler = config.handler();
if (handler != null) {
pipeline.addLast(handler);
}
ch.eventLoop().execute(new Runnable() {
@Override
public void run() {
// 参数1：服务端Channel
// 参数2：worket线程组
// 参数3：初始化客户端channel的Handler
// 参数4：参数
// 参数5：参数
logger.warn("开始添加ServerBootstrapAcceptor...");
pipeline.addLast(new ServerBootstrapAcceptor(
ch, currentChildGroup, currentChildHandler, currentChildOptions, currentChildAttrs));
}
});
}
});
}核心代码就是向 Pipeline 中添加一个匿名对象 ChannelInitializer。
ChannelInitializer类继承体系

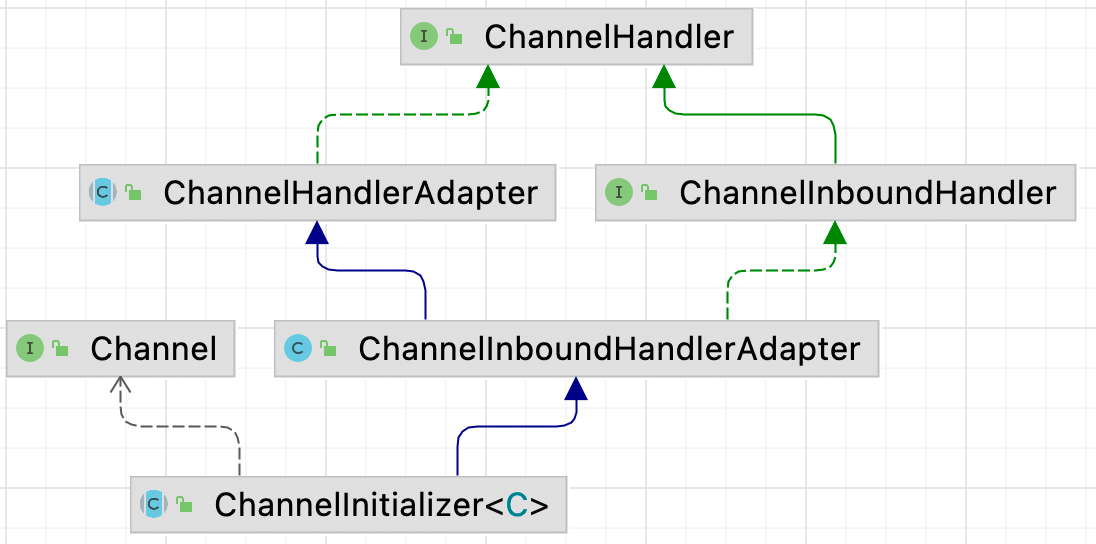

ChannelInitializer 类继承体系如下：
可以看到它是一个入站处理器。
ChannelPipeline添加处理器简要分析
沿着调用链最终会调到 DefaultChannelPipeline#addLast(EventExecutorGroup, String, ChannelHandler) 方法
@Override
public final ChannelPipeline addLast(EventExecutorGroup group, String name, ChannelHandler handler) {
final AbstractChannelHandlerContext newCtx;
synchronized (this) {
// 检查是否可以多个线程使用这个Handler @Sharable
checkMultiplicity(handler);
newCtx = newContext(group, filterName(name, handler), handler);
// 将newCtx放到Head和tail之间
addLast0(newCtx);
// If the registered is false it means that the channel was not registered on an eventLoop yet.
// In this case we add the context to the pipeline and add a task that will call
// ChannelHandler.handlerAdded(...) once the channel is registered.
// 如果 registered是false则表示Channel还未注册到EventLoop上去
// 此时会添加ctx到pipeline，然后添加一个任务去ChannelHandler.handlerAdded(...)
// 由于此时Channel和EventLoop还未绑定, 所以会创建一个任务到pendingHandlerCallbackHead单链表中
if (!registered) {
newCtx.setAddPending();
// 添加一个任务
callHandlerCallbackLater(newCtx, true);
return this;
}
// 执行到这里，说明添加的ChannelHanddler已经完成了注册
EventExecutor executor = newCtx.executor();
if (!executor.inEventLoop()) {
callHandlerAddedInEventLoop(newCtx, executor);
return this;
}
}
callHandlerAdded0(newCtx);
return this;
}下面分析这个方法在服务端启动时添加 ChannelInitializer 时的流程：
addLast0(newCtx)：将 ChannelInitializer 封装成一个 AbstractChannelHandlerContext 对象添加到管道中，也就是 HeadContext 和 TailContext 之间；- 关于 registered 属性，
- 服务端启动流程中添加 ChannelInitializer 到管道的时候，此时服务端启动流程肯定没有走完，Channel 和 EventLoop 还没有绑定，换句话说走到这里 registered 属性是 false；
- 因为 registered 是 false，所以需要调用 DefaultChannelPipeline#callHandlerCallbackLater 方法将添加 ChannelInitializer 到管道封装成一个任务，添加到一个单链表中；
- 等待 Channel 和 EventLoop 绑定成功后，就会去消费单链表中的任务了。也就是在 AbstractUnsafe#register0 方法中的
pipeline.invokeHandlerAddedIfNeeded()代码去处理的；
添加任务到单链表
前面已经说过，添加任务到链表是在 DefaultChannelPipeline#callHandlerCallbackLater 方法中做的，看下具体实现：
/**
* 入队操作
*
* @param ctx
* @param added
*/
private void callHandlerCallbackLater(AbstractChannelHandlerContext ctx, boolean added) {
assert !registered;
PendingHandlerCallback task = added ? new PendingHandlerAddedTask(ctx) : new PendingHandlerRemovedTask(ctx);
// 单向链表 存储这些task对象 PendingHandlerCallback
PendingHandlerCallback pending = pendingHandlerCallbackHead;
if (pending == null) {
pendingHandlerCallbackHead = task;
} else {
// Find the tail of the linked-list.
while (pending.next != null) {
pending = pending.next;
}
pending.next = task;
}
}可以看到非常简单，就是将添加 ChannelInitializer 到管道中视为一个任务，存到 DefaultChannelPipeline 的 pendingHandlerCallbackHead 属性中了，组成一个单向链表。
Channel 注册完成后消费任务
在上一篇分析的启动流程中，会调用到 AbstractUnsafe#register0 方法
private void register0(ChannelPromise promise) {
try {
// ... 省略其他流程......
boolean firstRegistration = neverRegistered;
// 模板方法-子类实现
doRegister();
// 表示不是第一次实现
neverRegistered = false;
// 表示当前Channel已经注册到Selector了
registered = true;
pipeline.invokeHandlerAddedIfNeeded();
// ... 省略其他流程......
} catch (Throwable t) {
// ... 省略异常处理逻辑......
}
}可以看到，当调用 doRegister() 方法后，Channel 就已经注册到 Selector 上去了，此时就会调用 DefaultChannelPipeline 的 invokeHandlerAddedIfNeeded 方法去消费单向链表中的任务了。
最后会调到 DefaultChannelPipeline#callHandlerAddedForAllHandlers 方法
private void callHandlerAddedForAllHandlers() {
final PendingHandlerCallback pendingHandlerCallbackHead;
synchronized (this) {
assert !registered;
// This Channel itself was registered.
registered = true;
// 拿到单链表的头结点
pendingHandlerCallbackHead = this.pendingHandlerCallbackHead;
// Null out so it can be GC'ed.
this.pendingHandlerCallbackHead = null;
}
// This must happen outside of the synchronized(...) block as otherwise handlerAdded(...) may be called while
// holding the lock and so produce a deadlock if handlerAdded(...) will try to add another handler from outside
// the EventLoop.
PendingHandlerCallback task = pendingHandlerCallbackHead;
logger.warn("遍历pendingHandlerCallbackHead单链表，拿到任务去执行任务...");
while (task != null) {
task.execute();
task = task.next;
}
}这个方法其实就是遍历 pendingHandlerCallbackHead 单链表，拿到任务去执行任务。
绕来绕去，最后会调用 ChannelInitializer#handlerAdded 方法
public void handlerAdded(ChannelHandlerContext ctx) throws Exception {
logger.warn("调用ChannelInitializer的handlerAdded方法");
if (ctx.channel().isRegistered()) {
// This should always be true with our current DefaultChannelPipeline implementation.
// The good thing about calling initChannel(...) in handlerAdded(...) is that there will be no ordering
// surprises if a ChannelInitializer will add another ChannelInitializer. This is as all handlers
// will be added in the expected order.
if (initChannel(ctx)) {
// We are done with init the Channel, removing the initializer now.
removeState(ctx);
}
}
}
@SuppressWarnings("unchecked")
private boolean initChannel(ChannelHandlerContext ctx) throws Exception {
if (initMap.add(ctx)) { // Guard against re-entrance.
try {
initChannel((C) ctx.channel());
} catch (Throwable cause) {
// Explicitly call exceptionCaught(...) as we removed the handler before calling initChannel(...).
// We do so to prevent multiple calls to initChannel(...).
exceptionCaught(ctx, cause);
} finally {
ChannelPipeline pipeline = ctx.pipeline();
if (pipeline.context(this) != null) {
// 将自己从ChannelPipeline中删除
pipeline.remove(this);
}
}
return true;
}
return false;
}在 ChannelInitializer#initChannel(ChannelHandlerContext) 方法中，可以看到调用了 ChannelInitializer#initChannel(Channel) 方法，这个方法就是走到了 ServerBootstrap#init 中的 ChannelInitializer 的匿名实现中，如下：
@Override
void init(Channel channel) {
// 省略部分......
// 再服务端管道后面添加一个ChannelInitializer
// ChannelInitializer本身不是一个Handler，只是通过Adapter实现了Handler接口
// 它存在的意义，就是为了延迟初始化Pipeline
// 目前管道是这个样子 head <--> ChannelInitializer <--> tail
p.addLast(new ChannelInitializer<Channel>() {
// 这个initChannel会在 io.netty.channel.ChannelInitializer.handlerAdded处调用
@Override
public void initChannel(final Channel ch) {
final ChannelPipeline pipeline = ch.pipeline();
// 获得服务端配置的Handler
ChannelHandler handler = config.handler();
if (handler != null) {
pipeline.addLast(handler);
}
ch.eventLoop().execute(new Runnable() {
@Override
public void run() {
// 参数1：服务端Channel
// 参数2：worket线程组
// 参数3：初始化客户端channel的Handler
// 参数4：参数
// 参数5：参数
logger.warn("开始添加ServerBootstrapAcceptor...");
pipeline.addLast(new ServerBootstrapAcceptor(
ch, currentChildGroup, currentChildHandler, currentChildOptions, currentChildAttrs));
}
});
}
});
}也就是向管道添加了一个配置的 ChannelHandler 和一个 ServerBootstrapAcceptor 的特殊处理器。(ServerBootstrapAcceptor 这个特殊的处理器是在服务端接收客户端的连接的时候使用的，后续分析)
在调用完模板方法 ChannelInitializer#initChannel 后，会在ChannelInitializer#initChannel(ChannelHandlerContext) 方法中将当前 ChannelInitializer 从管道移除。
小结
ChannelInitializer 是一个特殊的 ChannelInboundHandler，在创建服务端或客户端时，通常会使用它来设置消息处理器和其他必要的管道组件。例如，在服务端上，可以将该处理器用于设置新连接的初始处理程序。
本篇主要分析服务端启动流程中，向管道中添加 ChannelInitializer，注册完成后又将 ChannelInitializer 从管道移除的过程。
简要流程是：
- 向管道添加 ChannelInitializer，封装成一个对象，添加到管道中的 HeadContext 和 TailContext 之间；
- 等待 Channel 注册到 Selector 上后，就会调用抽象方法 ChannelInitializer#initChannel(C) 的实现，最后将 ChannelInitializer 封装后的对象从管道中移除；

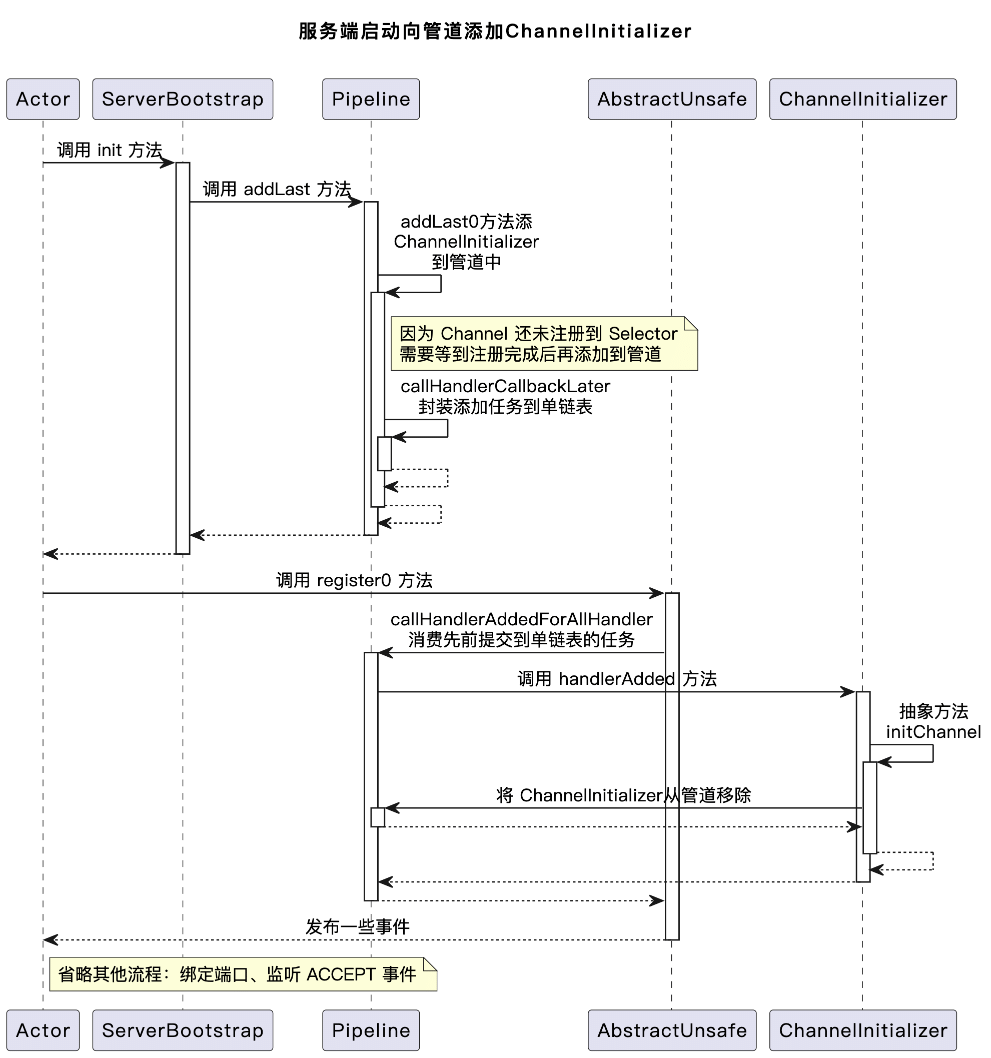

下面是 ChannelInitializer 处理的完整流程：
