01-RocketMQ概述

超威蓝猫 Dylan KwokApril 3, 2025About 7 min

版本	内容	时间
V1	RocketMQ 整体架构	2023年06月07日23:40:43
V2	RocetMQ网络通信原理	2023年06月16日13:44:32

本次分析的 RocketMQ 的版本是 4.9.3

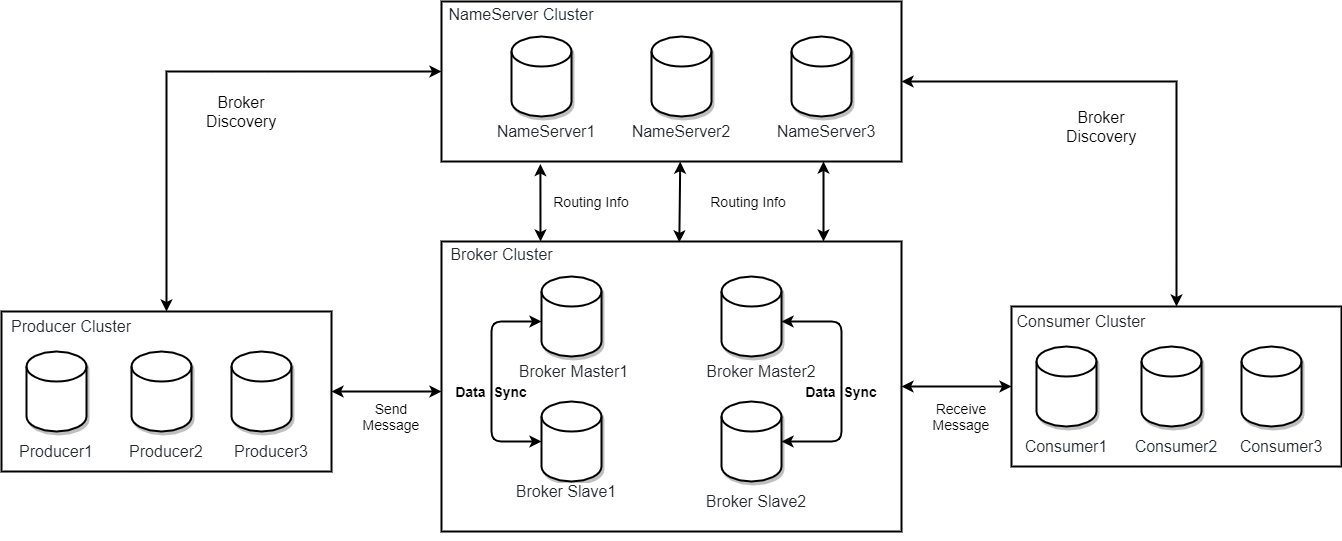

RocketMQ 整体架构（来自官网）

RocketMQ架构上主要分为四部分，如上图所示。

每个 Broker 与 NameServer 集群中的所有节点建立长连接，定时注册 Topic 信息到所有 NameServer；
Producer 与 NameServer 集群中的其中一个节点建立长连接，定期从 NameServer 获取 Topic 路由信息，并向提供 Topic 服务的 Master 建立长连接，且定时向 Master 发送心跳。Producer 完全无状态；
Consumer 与 NameServer 集群中的其中一个节点建立长连接，定期从 NameServer 获取 Topic 路由信息，并向提供 Topic 服务的 Master、Slave 建立长连接，且定时向 Master、Slave发送心跳。Consumer 既可以从 Master 订阅消息，也可以 Slave 订阅消息；

Producer

消息发布的角色，支持分布式集群方式部署。Producer 通过 MQ 的负载均衡模块选择相应的 Broker 集群队列进行消息投递，投递的过程支持快速失败并且低延迟；

Consumer

Consumer：消息消费的角色：

支持分布式集群方式部署；
支持以 push 推，pull 拉两种模式对消息进行消费；
同时也支持集群方式和广播方式的消费；
它提供实时消息订阅机制，可以满足大多数用户的需求；

NameServer

NameServer：NameServer 是一个非常简单的 Topic 路由注册中心，其角色类似 Dubbo 中的 zookeeper，支持 Topic、Broker 的动态注册与发现。

主要包括两个功能：

Broker 管理，NameServer 接受 Broker 集群的注册信息并且保存下来作为路由信息的基本数据。然后提供心跳检测机制，检查 Broker 是否还存活；
路由信息管理，每个 NameServer 将保存关于 Broker 集群的整个路由信息和用于客户端查询的队列信息。然后 Producer 和 Consumer 通过 NameServer 就可以知道整个 Broker 集群的路由信息，从而进行消息的投递和消费；

NameServer 几乎无状态节点，因此可集群部署，节点之间无任何信息同步。Broker 是向每一台 NameServer 注册自己的路由信息，所以每一个 NameServer 实例上面都保存一份完整的路由信息。当某个 NameServer 因某种原因下线了，Broker 仍然可以向其它 NameServer 同步其路由信息， Producer 和 Consumer 仍然可以动态感知 Broker 的路由的信息；

BrokerServer

BrokerServer：Broker 主要负责消息的存储、投递和查询以及服务高可用保证，为了实现这些功能，Broker 包含了以下几个重要子模块。

Remoting Module：整个 Broker 的实体，负责处理来自 Client 端的请求；
Client Manager：负责管理客户端( Producer / Consumer )和维护 Consumer 的 Topic 订阅信息；
Store Service：提供方便简单的 API 接口处理消息存储到物理硬盘和查询功能；
HA Service：高可用服务，提供 Master Broker 和 Slave Broker 之间的数据同步功能；
Index Service：根据特定的 Message key 对投递到Broker的消息进行索引服务，以提供消息的快速查询；

Broker 的部署：在 Master-Slave 架构中，Broker 分为 Master 与 Slave。一个 Master 可以对应多个 Slave，但是一个 Slave 只能对应一个 Master。Master 与 Slave 的对应关系通过指定相同的 BrokerName，不同的 BrokerId 来定义，BrokerId为 0 表示 Master，非 0 表示 Slave。Master 也可以部署多个。

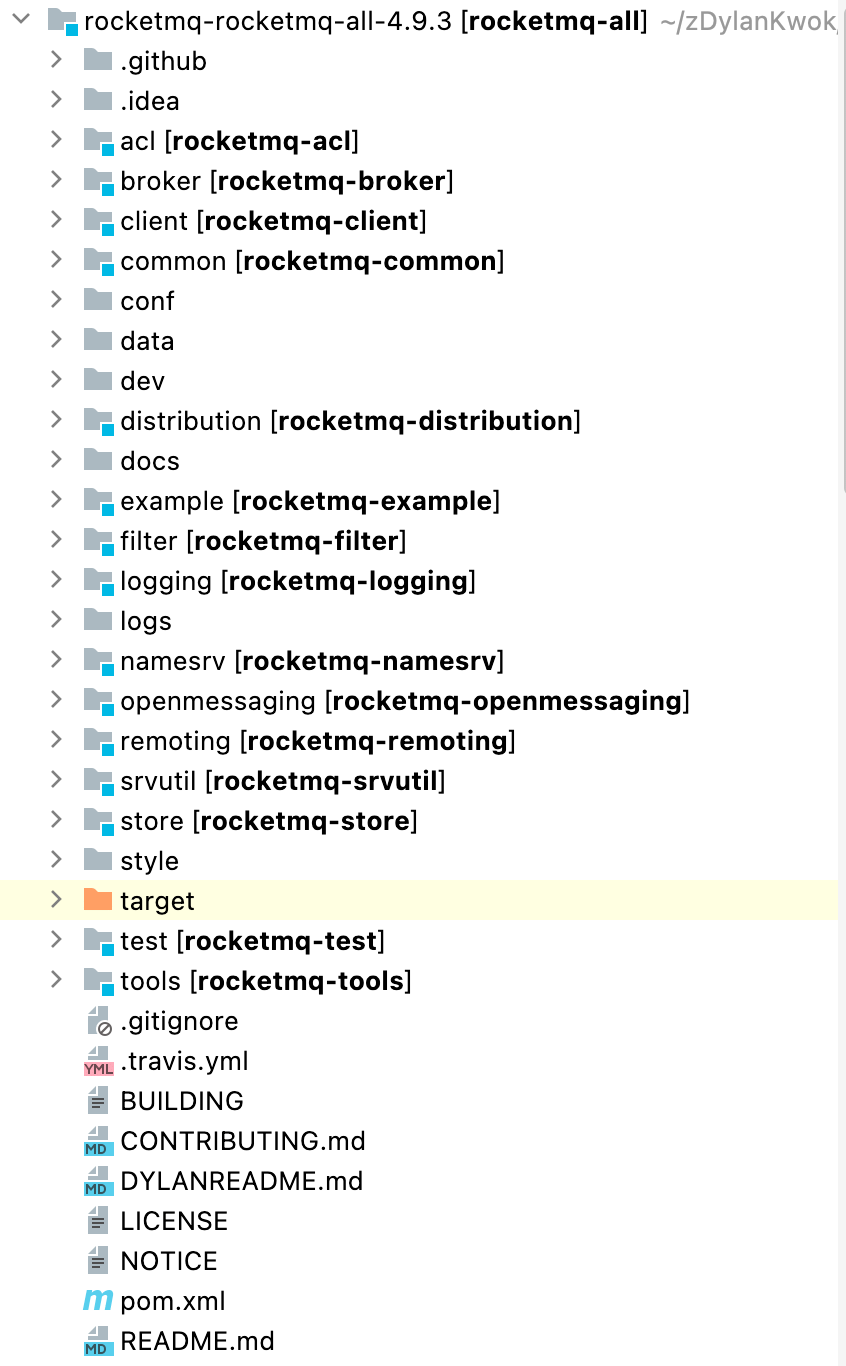

源码包

acl：权限控制模块；
broker：broker模块（broker启动进程）；
client：消息客户端，包含消息生产者和消息消费者相关类；
common：公共包；
dev：开发者信息（非源码）；
distribution：打包分发目录（非源码）；
example：RocketMQ示例代码；
filter：消息过滤相关基础类；
logappender：日志实现相关类；
logging：自主实现日志相关类；
namesrv：NameServer实现相关类（NameServer启动进程）；
openmessaging：消息开放标准，已发布；
remoting：远程通信模块，基于Netty；
srvutil：服务器工具类；
store：消息存储实现相关类；
style：checkstyle相关实现；
test：测试相关类；
tools：工具类，监控命令相关实现类；

RocketMQ 网络通信原理

通信角色（来自官网）

RocketMQ 消息队列集群主要包括 NameServer、Broker(Master/Slave)、Producer、Consumer 4个角色，基本通讯流程如下：

Broker 启动后需要完成一次将自己注册至 NameServer 的操作。随后每隔 30s 时间向 NameServer 上报 Topic 路由信息（心跳）；
消息生产者 Producer 作为客户端发送消息时候，需要根据消息的 Topic 从本地缓存的 TopicPublishInfoTable 获取路由信息。如果没有则更新路由信息会从 NameServer 上重新拉取，同时 Producer 会默认每隔 30s 向 NameServer 拉取一次路由信息；
消息生产者 Producer 根据第二条中获取的路由信息选择一个队列（MessageQueue）进行消息发送。Broker 作为消息的接收者接收消息并落盘存储；
消息消费者 Consumer 根据第二条中获取的路由信息，在完成客户端的负载均衡后，选择其中的某一个或者某几个消息队列来拉取消息并进行消费；

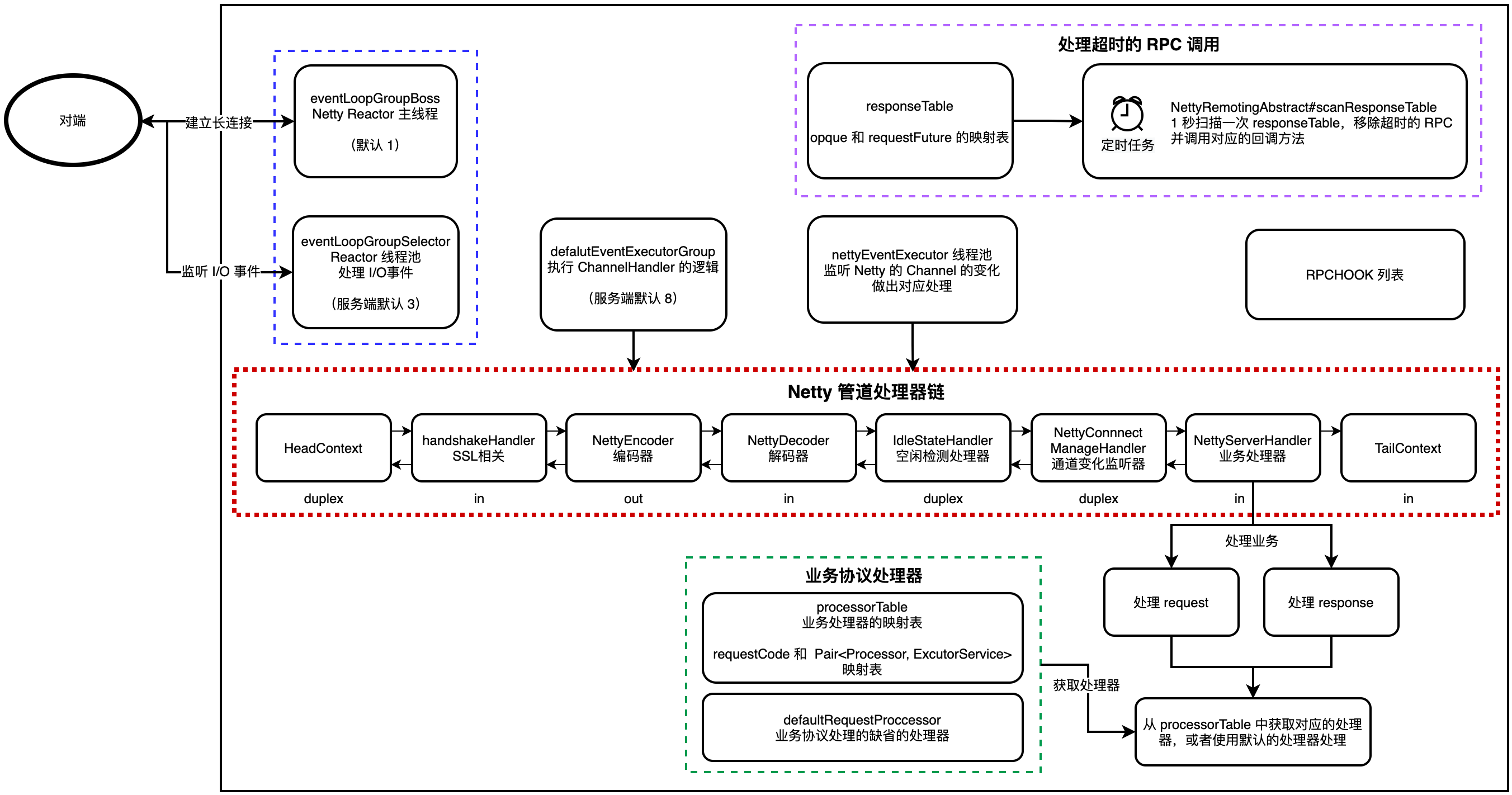

Netty 服务端的设计

协议设计

在 RocketMQ 中，RemotingCommand 这个类在消息传输过程中对所有数据内容的封装，不但包含了所有的数据结构，还包含了编码解码操作。

Header字段	类型	Request 说明	Response 说明
code	int	请求操作码，应答方根据不同的请求码进行不同的业务处理	应答响应码。0表示成功，非0则表示各种错误
language	LanguageCode	请求方实现的语言	应答方实现的语言
version	int	请求方程序的版本	应答方程序的版本
opaque	int	相当于 requestId，在同一个连接上的不同请求标识码，与响应消息中的相对应	应答不做修改直接返回
flag	int	区分是普通 RPC 还是 oneway RPC 的标志	区分是普通 RPC 还是 onewayRPC 的标志
remark	String	传输自定义文本信息	传输自定义文本信息
extFields	HashMap<String, String>	请求自定义扩展信息	响应自定义扩展信息

可见传输内容主要可以分为以下 4 部分：

消息长度：总长度，四个字节存储，占用一个 int 类型；
序列化类型 & 消息头长度：同样占用一个 int 类型，第一个字节表示序列化类型，后面三个字节表示消息头长度；
消息头数据：经过序列化后的消息头数据；
消息主体数据：消息主体的二进制字节数据内容；

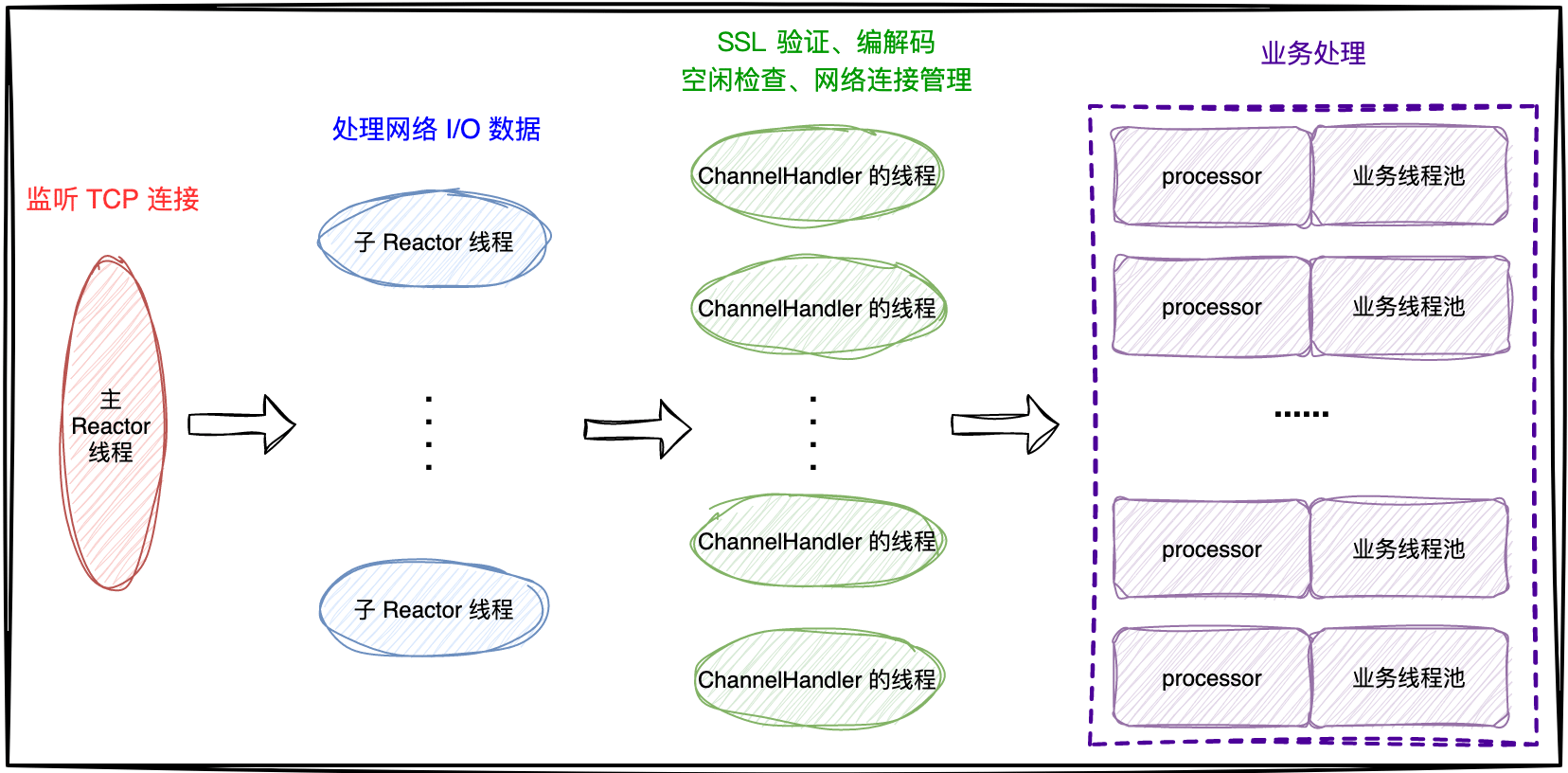

Reactor 多线程设计

RocketMQ 基于 Netty 框架设计的 RPC 通信。

一个主 Reactor 线程（只监听一个端口）：负责监听 TCP 网络连接的请求，建立好连接后，创建客户端 SocketChannel，并且注册到 Selector 上，关注 ACCEPT 事件；
多个子 Reactor 线程：当 Selector 上有准备好的网络 I/O 事件后，子 Reactor 处理网络数据后，将数据在处理器链中传播；
处理器 ChannelHandler 的线程：在真正执行业务逻辑之前需要进行 SSL 验证、编解码、空闲检查、网络连接管理这些操作，这些处理器由特有的线程池的线程处理；
真正处理业务逻辑的线程：处理业务的线程在特有的业务线程池中执行。每种类型的请求都有自己的 code，每个 code 都会有特定的 processor 去处理，会把请求逻辑封装成一个 Runnable 的任务，提交给业务线程池去处理。
