03-Broker启动流程

超威蓝猫 Dylan KwokApril 3, 2025About 11 min
版本内容时间
V1新建2022年07月28日22:07:31
V2重构2023年06月06日22:42:50

Broker 概述

BrokerServer：Broker 主要负责消息的存储、投递和查询以及服务高可用保证，为了实现这些功能，Broker 包含了以下几个重要子模块。

  1. Remoting Module：整个 Broker 的实体，负责处理来自 Client 端的请求；
  2. Client Manager：负责管理客户端( Producer / Consumer )和维护 Consumer 的 Topic 订阅信息；
  3. Store Service：提供方便简单的 API 接口处理消息存储到物理硬盘和查询功能；
  4. HA Service：高可用服务，提供 Master Broker 和 Slave Broker 之间的数据同步功能；
  5. Index Service：根据特定的 Message key 对投递到Broker的消息进行索引服务，以提供消息的快速查询；

Broker 的部署：在 Master-Slave 架构中，Broker 分为 Master 与 Slave。一个 Master 可以对应多个 Slave，但是一个 Slave 只能对应一个 Master。Master 与 Slave 的对应关系通过指定相同的 BrokerName，不同的 BrokerId 来定义，BrokerId为 0 表示 Master，非 0 表示 Slave。Master 也可以部署多个。

Broker 启动的入口

Broker 和 NameServer 的启动流程和代码都十分相似。

入口在：org.apache.rocketmq.broker.BrokerStartup#main

public static void main(String[] args) {
        start(createBrokerController(args));
    }

    public static BrokerController start(BrokerController controller) {
        try {
            controller.start();

            String tip = "The broker[" + controller.getBrokerConfig().getBrokerName() + ", "
                + controller.getBrokerAddr() + "] boot success. serializeType=" + RemotingCommand.getSerializeTypeConfigInThisServer();

            if (null != controller.getBrokerConfig().getNamesrvAddr()) {
                tip += " and name server is " + controller.getBrokerConfig().getNamesrvAddr();
            }

            log.info(tip);
            System.out.printf("%s%n", tip);
            return controller;
        } catch (Throwable e) {
            e.printStackTrace();
            System.exit(-1);
        }

        return null;
    }

关键就是创建 BrokerController 对象，然后调用它的启动方法启动 broker。

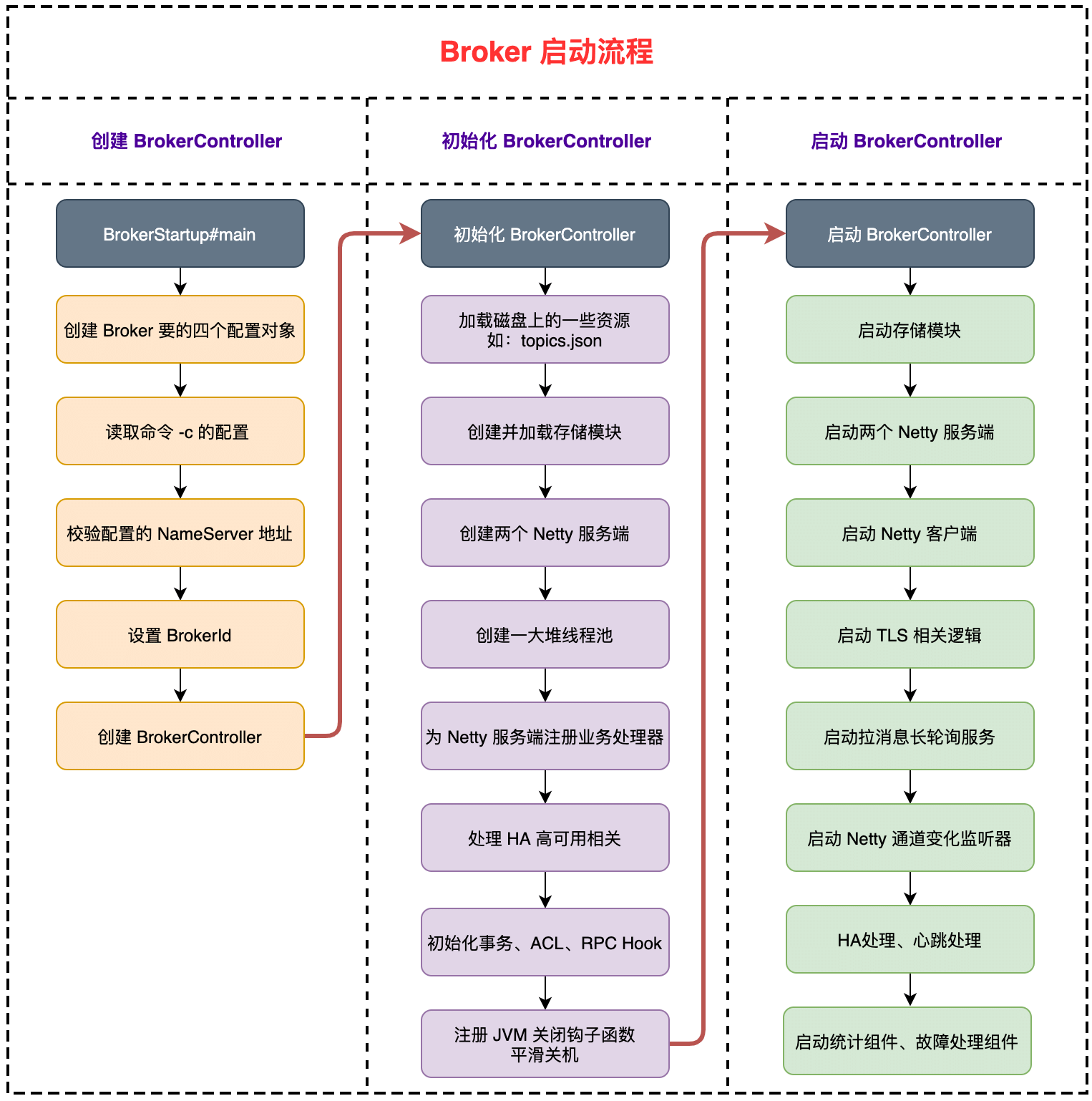

Broker 启动流程图

  • 首先是创建了四个配置对象：

    • 创建 BrokerConfig 对象，这是 Broker 自己运行的相关配置；

    • 创建 NettyServerConfig 对象，这是作为 Netty 服务端的相关的配置；

    • 创建 NettyClientConfig 对象，这是作为 Netty 客户端相关的配置；

    • 创建 MessageStoreConfig 对象，这是 Broker 的核心存储模块的一些配置；

  • 然后读取 -c 指定的配置文件，将其中的配置赋值到上面的配置对象对应的字段中；

  • 校验配置中指定的 NameServer 地址的格式是否正确；

  • 根据当前 broker 的角色，设置 brokerId；

  • 设置 HA 监听端口号；

  • 根据创建的四个配置文件创建 BrokerController 对象；

  • 初始化 BrokerController 对象；

  • 注册 JVM 关闭的钩子函数，主要是关闭一些资源，让服务器平滑关机；

  • 启动 Broker 内部的一些组件；

Broker启动流程
Broker启动流程

Broker 启动流程

创建 BrokerController

BrokerStartup#createBrokerController 方法比较长，这里分小结分析

创建一些配置对象

// 创建 BrokerConfig，自身运行的配置
final BrokerConfig brokerConfig = new BrokerConfig();
// 创建 NettyServerConfig，是作为 Netty 服务端相关的配置
final NettyServerConfig nettyServerConfig = new NettyServerConfig();
// 创建 NettyClientConfig，是作为 Netty 客户端相关的配置
final NettyClientConfig nettyClientConfig = new NettyClientConfig();

nettyClientConfig.setUseTLS(Boolean.parseBoolean(System.getProperty(TLS_ENABLE,
    String.valueOf(TlsSystemConfig.tlsMode == TlsMode.ENFORCING))));
// Netty 服务端的端口设置为 10911
nettyServerConfig.setListenPort(10911);
// broker 核心存储模块的配置
final MessageStoreConfig messageStoreConfig = new MessageStoreConfig();

// slave broker 的配置，这个百分比是用于后续校验 broker 中操作的数据是否是冷热数据
if (BrokerRole.SLAVE == messageStoreConfig.getBrokerRole()) {
    int ratio = messageStoreConfig.getAccessMessageInMemoryMaxRatio() - 10;
    messageStoreConfig.setAccessMessageInMemoryMaxRatio(ratio);
}

首先创建一些 Broker 相关的一些配置对象。Broker 不光要和 NameServer 通信，还要和 Producer 和 Consumer 进行通信。Broker 即是 Netty 服务端，也是一个 Netty 客户端。所以 Broker 需要两个对象分别保存服务端和客户端的配置类。另外，Broker 需要存储消息到磁盘，所以也需要一个存储模块的配置类。

  • 创建 BrokerConfig 对象，这是 Broker 自己运行的相关配置；
  • 创建 NettyServerConfig 对象，这是作为 Netty 服务端的相关的配置；
  • 创建 NettyClientConfig 对象，这是作为 Netty 客户端相关的配置；
  • 创建 MessageStoreConfig 对象，这是 Broker 的核心存储模块的一些配置；

读取命令指定的配置项

// 读取配置
if (commandLine.hasOption('c')) {
    String file = commandLine.getOptionValue('c');
    if (file != null) {
        configFile = file;
        InputStream in = new BufferedInputStream(new FileInputStream(file));
        properties = new Properties();
        properties.load(in);

        properties2SystemEnv(properties);
        MixAll.properties2Object(properties, brokerConfig);
        MixAll.properties2Object(properties, nettyServerConfig);
        MixAll.properties2Object(properties, nettyClientConfig);
        MixAll.properties2Object(properties, messageStoreConfig);

        BrokerPathConfigHelper.setBrokerConfigPath(file);
        in.close();
    }
}

假如指定了配置文件，那么读取 -c 指定的配置文件，将其中的配置赋值到上面的配置对象对应的字段中。

校验配置的 NameServer 地址

// 获取配置的 nameserver 地址，校验配置的地址是否正确
String namesrvAddr = brokerConfig.getNamesrvAddr();
if (null != namesrvAddr) {
    try {
        String[] addrArray = namesrvAddr.split(";");
        for (String addr : addrArray) {
            RemotingUtil.string2SocketAddress(addr);
        }
    } catch (Exception e) {
        System.out.printf(
            "The Name Server Address[%s] illegal, please set it as follows, \"127.0.0.1:9876;192.168.0.1:9876\"%n",
            namesrvAddr);
        System.exit(-3);
    }
}

Broker 启动要指定 NameServer 服务器的地址，因为 Broker 要和 NameServer 交互，例如发送心跳包。

设置 brokerId

// 设置 brokerId，0 表示主节点，大于 0 表示从节点
switch (messageStoreConfig.getBrokerRole()) {
    case ASYNC_MASTER:
    case SYNC_MASTER:
        brokerConfig.setBrokerId(MixAll.MASTER_ID);
        break;
    case SLAVE:
        if (brokerConfig.getBrokerId() <= 0) {
            System.out.printf("Slave's brokerId must be > 0");
            System.exit(-3);
        }

        break;
    default:
        break;
}

if (messageStoreConfig.isEnableDLegerCommitLog()) {
    brokerConfig.setBrokerId(-1);
}

关于 broker 的 brokerId：

  • 0 表示主节点；
  • 大于 0 表示从节点；

创建 BrokerController

// 创建 BrokerController
final BrokerController controller = new BrokerController(
    brokerConfig,
    nettyServerConfig,
    nettyClientConfig,
    messageStoreConfig);
// remember all configs to prevent discard
controller.getConfiguration().registerConfig(properties);

该部分的最后一步就是根据前面创建出来的那些配置对象，调用 BrokerController 的构造方法去创建 BrokerController 了。在 BrokerController 的构造方法中，步骤大概分为三类：

  1. 根据入参赋值 broker 端的四个配置对象；
  2. 创建 broker 的一些组件对象；
  3. 创建一些线程池的队列；

这里就不贴 BrokerController 方法的代码了，比较长。具体组件的功能具体分析，这里我们只需要知道会创建这些组件就行了。

初始化 BrokerController

前面已经创建了四个配置对象，而且 BrokerController 已经创建完成了，现在需要对 BrokerController 进行初始化。

org.apache.rocketmq.broker.BrokerController#initialize

初始化 BrokerController 的代码有很多，有很多代码目前是不用深挖的，这里留个印象就行了，后续文章遇到了具体分析。

主要步骤如下：

  1. 首先是加载各个资源文件，如 topics.json；
  2. 创建 broker 的核心存储模块 DefaultMessageStore，然后加载核心存储模块的资源文件，主要是 commitLog，ConsumeQueue，IndexService 这些；
  3. 创建两个 Netty 服务端对象，一个 remotingServer，一个 fastRemotingServer，两个端口不一样；
  4. 初始化一堆线程池对象；
  5. 注册 broker 端的业务处理器，用于处理不同类型的 RPC 请求；
  6. 开启一堆定时任务；
  7. 设置 NettyRemotingClient 的 NameServer 地址；
  8. Master 角色的 broker 需要定时打印主从 broker 之间的同步数据差异，Slave 角色的 broker 需要处理 HA 相关；
  9. TLS 相关处理；
  10. 初始化一些事务，权限控制 ACL，RPC hook 相关的资源；

加载资源

首先是加载各个资源文件，如 topics.json；

// 加载 topic 资源
boolean result = this.topicConfigManager.load();
// 加载 consumer 消费进度信息
result = result && this.consumerOffsetManager.load();
// 加载 consumer 订阅组信息
result = result && this.subscriptionGroupManager.load();
// 加载过滤器
result = result && this.consumerFilterManager.load();

依次加载各种资源，主要是 org.apache.rocketmq.broker.BrokerPathConfigHelper 中定义的一些路径，如：

  • 主题配置的 topics.json；
  • 消费进度的 consumerOffset.json；
  • 订阅信息的 subscriptionGroup.json；
  • 消息过滤器 consumerFilter.json；

这里有个印象就行了

创建并加载核心存储模块

if (result) {
    try {
        // 创建核心存储模块
        this.messageStore =
            new DefaultMessageStore(this.messageStoreConfig, this.brokerStatsManager, this.messageArrivingListener,
                this.brokerConfig);
        if (messageStoreConfig.isEnableDLegerCommitLog()) {
            DLedgerRoleChangeHandler roleChangeHandler = new DLedgerRoleChangeHandler(this, (DefaultMessageStore) messageStore);
            ((DLedgerCommitLog)((DefaultMessageStore) messageStore).getCommitLog()).getdLedgerServer().getdLedgerLeaderElector().addRoleChangeHandler(roleChangeHandler);
        }
        // broker 统计组件
        this.brokerStats = new BrokerStats((DefaultMessageStore) this.messageStore);
        //load plugin
        MessageStorePluginContext context = new MessageStorePluginContext(messageStoreConfig, brokerStatsManager, messageArrivingListener, brokerConfig);
        this.messageStore = MessageStoreFactory.build(context, this.messageStore);
        this.messageStore.getDispatcherList().addFirst(new CommitLogDispatcherCalcBitMap(this.brokerConfig, this.consumerFilterManager));
    } catch (IOException e) {
        result = false;
        log.error("Failed to initialize", e);
    }
}

// 加载核心存储的资源
// 主要是加载 CommitLog，ConsumeQueue，indexService 这些文件
result = result && this.messageStore.load();

创建 broker 的核心存储模块 DefaultMessageStore，然后加载核心存储模块的资源文件，主要是 commitLog，ConsumeQueue，IndexService 这些；

这里有个印象就行了，后面分析存储模块会详细分析

创建 Netty 服务端

// 创建 Netty 服务端对象
this.remotingServer = new NettyRemotingServer(this.nettyServerConfig, this.clientHousekeepingService);

NettyServerConfig fastConfig = (NettyServerConfig) this.nettyServerConfig.clone();
fastConfig.setListenPort(nettyServerConfig.getListenPort() - 2);
// 复制一个 Netty 服务端对象，端口设置为上面一个的 -2
this.fastRemotingServer = new NettyRemotingServer(fastConfig, this.clientHousekeepingService);

创建两个 Netty 服务端对象，一个 remotingServer，一个 fastRemotingServer。fastRemotingServer 的功能和 remotingServer 的功能基本上差不多，唯一不同的是不可以处理消费者拉取消息的请求。Broker 在向 NameServer 注册时，只会上报 remotingServer 绑定的端口。客户端发送消息时可以选择请求 remotingServer，也可以通过配置来请求 fastRemotingServer 服务端。

后续文章具体分析 Broker 监听的一些端口，这里简单了解一下。

创建一堆线程池

// 初始化一些线程池
this.sendMessageExecutor = new BrokerFixedThreadPoolExecutor(
    this.brokerConfig.getSendMessageThreadPoolNums(),
    this.brokerConfig.getSendMessageThreadPoolNums(),
    1000 * 60,
    TimeUnit.MILLISECONDS,
    this.sendThreadPoolQueue,
    new ThreadFactoryImpl("SendMessageThread_"));

// ...... 省略 ......

Broker 中需要使用很多线程池，这里创建了一堆线程池。

注册业务处理器

BrokerController#registerProcessor

public void registerProcessor() {
    /**
     * SendMessageProcessor
     */
    SendMessageProcessor sendProcessor = new SendMessageProcessor(this);
    sendProcessor.registerSendMessageHook(sendMessageHookList);
    sendProcessor.registerConsumeMessageHook(consumeMessageHookList);

    this.remotingServer.registerProcessor(RequestCode.SEND_MESSAGE, sendProcessor, this.sendMessageExecutor);
    this.remotingServer.registerProcessor(RequestCode.SEND_MESSAGE_V2, sendProcessor, this.sendMessageExecutor);
    this.remotingServer.registerProcessor(RequestCode.SEND_BATCH_MESSAGE, sendProcessor, this.sendMessageExecutor);
    this.remotingServer.registerProcessor(RequestCode.CONSUMER_SEND_MSG_BACK, sendProcessor, this.sendMessageExecutor);

    this.fastRemotingServer.registerProcessor(RequestCode.SEND_MESSAGE, sendProcessor, this.sendMessageExecutor);
    this.fastRemotingServer.registerProcessor(RequestCode.SEND_MESSAGE_V2, sendProcessor, this.sendMessageExecutor);
    this.fastRemotingServer.registerProcessor(RequestCode.SEND_BATCH_MESSAGE, sendProcessor, this.sendMessageExecutor);
    this.fastRemotingServer.registerProcessor(RequestCode.CONSUMER_SEND_MSG_BACK, sendProcessor, this.sendMessageExecutor);

    // ...... 省略其他的注册处理器操作 ......
}

前面我们创建了 remotingServer 和 fastRemotingServer 两个服务端，这里需要向它注册一些业务处理器。业务处理器的作用就是处理不同类型的 RPC 请求。

创建一堆定时任务

final long initialDelay = UtilAll.computeNextMorningTimeMillis() - System.currentTimeMillis();
final long period = 1000 * 60 * 60 * 24;
// 定时任务：Metric 统计任务
this.scheduledExecutorService.scheduleAtFixedRate(new Runnable() {
    @Override
    public void run() {
        try {
            BrokerController.this.getBrokerStats().record();
        } catch (Throwable e) {
            log.error("schedule record error.", e);
        }
    }
}, initialDelay, period, TimeUnit.MILLISECONDS);

 // ...... 省略其他的一些定时任务 ......

broker 中有一堆定时任务，例如持久化一些信息（consumerOffset.json 等）。

Netty 客户端保存 NameServer 地址

因为 broker 需要作为 Netty 客户端向 NameServer 发送请求，所以要保存 NameServer 的地址。

// 设置 NettyRemotingClient 的 NameServer 地址
if (this.brokerConfig.getNamesrvAddr() != null) {
    this.brokerOuterAPI.updateNameServerAddressList(this.brokerConfig.getNamesrvAddr());
    log.info("Set user specified name server address: {}", this.brokerConfig.getNamesrvAddr());
} else if (this.brokerConfig.isFetchNamesrvAddrByAddressServer()) {
    // ...... 省略 ......
}

处理 HA 高可用相关

if (!messageStoreConfig.isEnableDLegerCommitLog()) {
    if (BrokerRole.SLAVE == this.messageStoreConfig.getBrokerRole()) {
        // 假如当前 broker 是 slave，需要处理 HA 相关的操作
        if (this.messageStoreConfig.getHaMasterAddress() != null && this.messageStoreConfig.getHaMasterAddress().length() >= 6) {
            this.messageStore.updateHaMasterAddress(this.messageStoreConfig.getHaMasterAddress());
            this.updateMasterHAServerAddrPeriodically = false;
        } else {
            this.updateMasterHAServerAddrPeriodically = true;
        }
    } else {
        // 假如当前 broker 是 master，则需要定时打印主从 broker 的同步数据差异
        this.scheduledExecutorService.scheduleAtFixedRate(new Runnable() {
            @Override
            public void run() {
                try {
                    BrokerController.this.printMasterAndSlaveDiff();
                } catch (Throwable e) {
                    log.error("schedule printMasterAndSlaveDiff error.", e);
                }
            }
        }, 1000 * 10, 1000 * 60, TimeUnit.MILLISECONDS);
    }
}

Master 角色的 broker 需要定时打印主从 broker 之间的同步数据差异，Slave 角色的 broker 需要处理 HA 相关；

会在 HA 高可用的时候详细分析

其他操作

// 初始化事务相关
initialTransaction();
// 初始化权限控制 ACL 相关
initialAcl();
// 初始化配置的 RPC 钩子函数
initialRpcHooks();

初始化一些事务，权限控制 ACL，RPC hook 相关的资源；

注册 JVM 关闭的钩子函数

因为 Broker 运行依赖了不少资源，例如 Netty 的主从 Reactor 线程组，一些业务线程池。当 Broker 需要关机时，为了让系统平滑关机，需要注册一个 JVM 关闭的构造函数，去关闭一些资源。

// 注册 JVM 钩子函数
Runtime.getRuntime().addShutdownHook(new Thread(new Runnable() {
    private volatile boolean hasShutdown = false;
    private AtomicInteger shutdownTimes = new AtomicInteger(0);

    @Override
    public void run() {
        synchronized (this) {
            log.info("Shutdown hook was invoked, {}", this.shutdownTimes.incrementAndGet());
            if (!this.hasShutdown) {
                this.hasShutdown = true;
                long beginTime = System.currentTimeMillis();
                controller.shutdown();
                long consumingTimeTotal = System.currentTimeMillis() - beginTime;
                log.info("Shutdown hook over, consuming total time(ms): {}", consumingTimeTotal);
            }
        }
    }
}, "ShutdownHook"));

启动 BrokerController

OK，现在 BrokerController 已经创建好了，而且已经初始化完成了，现在需要启动它。

org.apache.rocketmq.broker.BrokerController#start

/**
 * 启动 BrokerController
 */
public void start() throws Exception {
    // 核心存储模块启动
    if (this.messageStore != null) {
        this.messageStore.start();
    }

    // broker 作为 Netty 服务端启动
    if (this.remotingServer != null) {
        this.remotingServer.start();
    }

    // broker 作为 Netty 服务端启动，vip 通道
    if (this.fastRemotingServer != null) {
        this.fastRemotingServer.start();
    }

    // TLS 相关
    if (this.fileWatchService != null) {
        this.fileWatchService.start();
    }

    // broker 作为 Netty 客户端
    if (this.brokerOuterAPI != null) {
        this.brokerOuterAPI.start();
    }

    // 拉消息长轮询服务
    if (this.pullRequestHoldService != null) {
        this.pullRequestHoldService.start();
    }

    // Netty 通道变化的监听处理器
    if (this.clientHousekeepingService != null) {
        this.clientHousekeepingService.start();
    }

    if (this.filterServerManager != null) {
        this.filterServerManager.start();
    }

    // HA 相关处理
    if (!messageStoreConfig.isEnableDLegerCommitLog()) {
        startProcessorByHa(messageStoreConfig.getBrokerRole());
        handleSlaveSynchronize(messageStoreConfig.getBrokerRole());
        this.registerBrokerAll(true, false, true);
    }

    // broker 给 NameServer 发送心跳包
    this.scheduledExecutorService.scheduleAtFixedRate(new Runnable() {

        @Override
        public void run() {
            try {
                BrokerController.this.registerBrokerAll(true, false, brokerConfig.isForceRegister());
            } catch (Throwable e) {
                log.error("registerBrokerAll Exception", e);
            }
        }
    }, 1000 * 10, Math.max(10000, Math.min(brokerConfig.getRegisterNameServerPeriod(), 60000)), TimeUnit.MILLISECONDS);

    // metric 统计的组件
    if (this.brokerStatsManager != null) {
        this.brokerStatsManager.start();
    }

    // broker 故障处理的组件
    if (this.brokerFastFailure != null) {
        this.brokerFastFailure.start();
    }
}

主要是启动一些 BrokerController 的内部组件，例如两个 Netty 服务端，Netty 客户端等。开启了一个定时任务去给 NameServer 发心跳。

小结

整体来说 BrokerController 类的结构如下：

  1. 作为配置的一些类，例如 BrokerConfig，NettyServerConfig，NettyClientConfig，MessageStoreConfig；
  2. broker 的一些组件对象， PullRequestHoldService 等；
  3. 各种线程池和线程池的队列对象；

而 Broker 的启动流程就是根据配置创建 BrokerController，然后初始化 BrokerController 内部的一些组件，最后将它启动。

需要注意的是，本篇文章只是简单的叙述了 Broker 的启动流程，并没有分析 Broker 内的一些组件，这些组件在后面遇到的地方会详细分析。

Contributors

Dylan Kwok
Default footer
Copyright © 2025 超威蓝猫 Dylan Kwok
