14-CommitLog原理分析
April 3, 2025About 8 min
| 版本 | 内容 | 时间 |
|---|---|---|
| V1 | 新建 | 2023年06月18日23:02:01 |
CommitLog 的存储方式
CommitLog 是消息主体以及元数据的存储主体，存储 Producer 端写入的消息主体内容，消息内容不是定长的。单个文件大小默认 1G，文件名长度为 20 位，左边补零，剩余为起始偏移量，比如 00000000000000000000 代表了第一个文件，起始偏移量为 0，文件大小为 1G = 1073741824；当第一个文件写满了，第二个文件为 00000000001073741824，起始偏移量为 1073741824 ，以此类推。消息主要是顺序写入日志文件，当文件满了，写入下一个文件；
因为 CommitLog 的文件是存储在磁盘上的，为了提高写入消息的性能，RocketMQ 使用了 mmap 将磁盘文件映射到内存中。映射到的内存到 page cache，现代的操作系统内核被设计为按照 Page 读取文件，每个 Page 的默认大小是 4kb，如果读取的内容名字了 page cache 就直接返回，不会再次读取磁盘了。但是 page cache 也有脏页回写、内存回收、内存置换等情况，RocketMQ 通过内存预热、设定内存不置换等措施来优化。
CommitLog 的存储格式

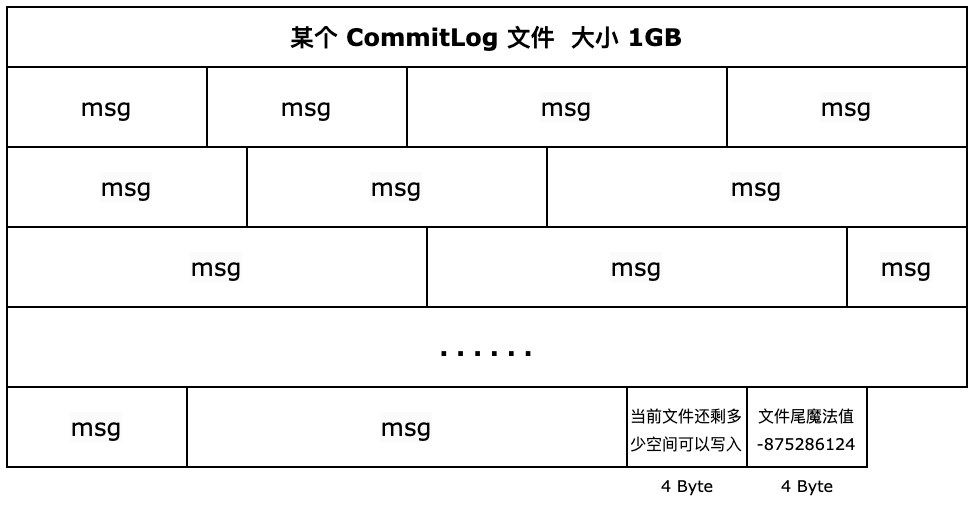

CommitLog 文件的存储效果如下：
生产者发送过来的消息长度一般都是不相同的。假如生产者发送过来的消息大于文件的剩余空间，那么此次消息是无法写进该 CommitLog 文件的，此时需要把当前文件的剩余空间大小写到文件尾，占用 4 字节，最后写下文件结束的魔法值，也是占用 4 个字节。
具体的逻辑在 DefaultAppendMessageCallback#doAppend(long, ByteBuffer, int, MessageExtBrokerInner, PutMessageContext) 中：
public AppendMessageResult doAppend(final long fileFromOffset, final ByteBuffer byteBuffer, final int maxBlank,
final MessageExtBrokerInner msgInner, PutMessageContext putMessageContext) {
// ...... 省略 ......
// 获取编码后的 buffer
ByteBuffer preEncodeBuffer = msgInner.getEncodedBuff();
// 获取消息长度
final int msgLen = preEncodeBuffer.getInt(0);
// Determines whether there is sufficient free space
// 如果消息长度 + END_FILE_MIN_BLANK_LENGTH 大于 CommitLog 文件的空闲空间，则返回 AppendMessageStatus.END_OF_FILE，Broker 会创建一个新的 CommitLog 文件来存储该消息。
// 每个CommitLog文件最少空闲8字节，高4字节存储当前文件的剩余空间，低4字节存储魔数
if ((msgLen + END_FILE_MIN_BLANK_LENGTH) > maxBlank) {
this.msgStoreItemMemory.clear();
// 1 TOTALSIZE
this.msgStoreItemMemory.putInt(maxBlank);
// 2 MAGICCODE 文件尾的魔法值
this.msgStoreItemMemory.putInt(CommitLog.BLANK_MAGIC_CODE);
// 3 The remaining space may be any value
// Here the length of the specially set maxBlank
final long beginTimeMills = CommitLog.this.defaultMessageStore.now();
byteBuffer.put(this.msgStoreItemMemory.array(), 0, 8);
return new AppendMessageResult(AppendMessageStatus.END_OF_FILE, wroteOffset,
maxBlank, /* only wrote 8 bytes, but declare wrote maxBlank for compute write position */
msgIdSupplier, msgInner.getStoreTimestamp(),
queueOffset, CommitLog.this.defaultMessageStore.now() - beginTimeMills);
}
// ...... 省略 其他......
return result;
}对于 CommitLog 文件中单个文件的存储格式，从 CommitLog#calMsgLength 计算消息长度的方法，就可以看到消息的编码规则了
/**
* 计算消息总长度
*/
protected static int calMsgLength(int sysFlag, int bodyLength, int topicLength, int propertiesLength) {
int bornhostLength = (sysFlag & MessageSysFlag.BORNHOST_V6_FLAG) == 0 ? 8 : 20;
int storehostAddressLength = (sysFlag & MessageSysFlag.STOREHOSTADDRESS_V6_FLAG) == 0 ? 8 : 20;
final int msgLen = 4 //TOTALSIZE
+ 4 //MAGICCODE
+ 4 //BODYCRC
+ 4 //QUEUEID
+ 4 //FLAG
+ 8 //QUEUEOFFSET
+ 8 //PHYSICALOFFSET
+ 4 //SYSFLAG
+ 8 //BORNTIMESTAMP
+ bornhostLength //BORNHOST
+ 8 //STORETIMESTAMP
+ storehostAddressLength //STOREHOSTADDRESS
+ 4 //RECONSUMETIMES
+ 8 //Prepared Transaction Offset
+ 4 + (bodyLength > 0 ? bodyLength : 0) //BODY
+ 1 + topicLength //TOPIC
+ 2 + (propertiesLength > 0 ? propertiesLength : 0) //propertiesLength
+ 0;
return msgLen;
}这里 我们就可以看到 CommitLog 消息存储格式了
| 写入顺序 | 字段 | 字段大小（字节） | 数据类型 | 字段含义 |
|---|---|---|---|---|
| 1 | TOTALSIZE | 4 | int | 这个消息的大小 |
| 2 | MAGICCODE | 4 | int | 魔法值 |
| 3 | BODYCRC | 4 | int | 消息体 BODY CRC，当 broker 重启 recover 时会校验 |
| 4 | QUEUEID | 4 | int | 消息队列 id |
| 5 | FLAG | 4 | int | |
| 6 | QUEUEOFFSET | 8 | long | 队列逻辑偏移量，ConsumeQueu 文件内的真实偏移量为：QUEUEOFFSET * 20 |
| 7 | PHYSICALOFFSET | 8 | long | 代表消息在 CommitLog 中的物理起始地址偏移量 |
| 8 | SYSFLAG | 4 | int | 系统标记 |
| 9 | BORNTIMESTAMP | 8 | long | 消息生产端（producer）的发送消息时间戳 |
| 10 | bornhost | 8 or 20 | long | 消息生产端（producer）的发送消息的主机地址（address:port） (可能是 ipv6) |
| 11 | STORETIMESTAMP | 8 | long | 消息在 broker 的存储时间 |
| 12 | storehostAddress | 8 or 20 | long | 消息存储到 broker 的主机地址（address:port） (可能是 ipv6) |
| 13 | RECONSUMETIMES | 4 | int | 重试消息重试第几次 |
| 14 | Prepared Transaction Offset | 8 | long | 表示的是事务消息位点 |
| 15 | BODYLength | 4 | int | 消息体长度 |
| 16 | BODY | 数组长度 | byte[] | 消息体 |
| 17 | topicLength | 1 | int | 1 |
| 18 | topic | 数组长度 | byte[] | 主题名 |
| 19 | propertiesLength | 2 | short | 扩展信息长度 |
| 20 | properties | 数组长度 | byte[] | 扩展信息 |
CommitLog 存储消息的流程
broker 处理入口
生产者发送过来的消息有单个消息和批量消息。
- 单个消息有：RequestCode.SEND_MESSAGE 和 RequestCode.SEND_MESSAGE_V2；
- 批量消息有：RequestCode.SEND_BATCH_MESSAGE；
关于单个消息的 RequestCode.SEND_MESSAGE_V2 和前一个的区别是，V2 是提供的消息精简的功能，就是把各个字段的名字长度减少了，如下：
SendMessageRequestHeaderV2#createSendMessageRequestHeaderV2
public static SendMessageRequestHeaderV2 createSendMessageRequestHeaderV2(final SendMessageRequestHeader v1) {
SendMessageRequestHeaderV2 v2 = new SendMessageRequestHeaderV2();
v2.a = v1.getProducerGroup();
v2.b = v1.getTopic();
v2.c = v1.getDefaultTopic();
v2.d = v1.getDefaultTopicQueueNums();
v2.e = v1.getQueueId();
v2.f = v1.getSysFlag();
v2.g = v1.getBornTimestamp();
v2.h = v1.getFlag();
v2.i = v1.getProperties();
v2.j = v1.getReconsumeTimes();
v2.k = v1.isUnitMode();
v2.l = v1.getMaxReconsumeTimes();
v2.m = v1.isBatch();
return v2;
}以 RequestCode.SEND_MESSAGE_V2 为例，Broker 处理消息的入口在 SendMessageProcessor#asyncSendMessage 方法。
broker 处理消息

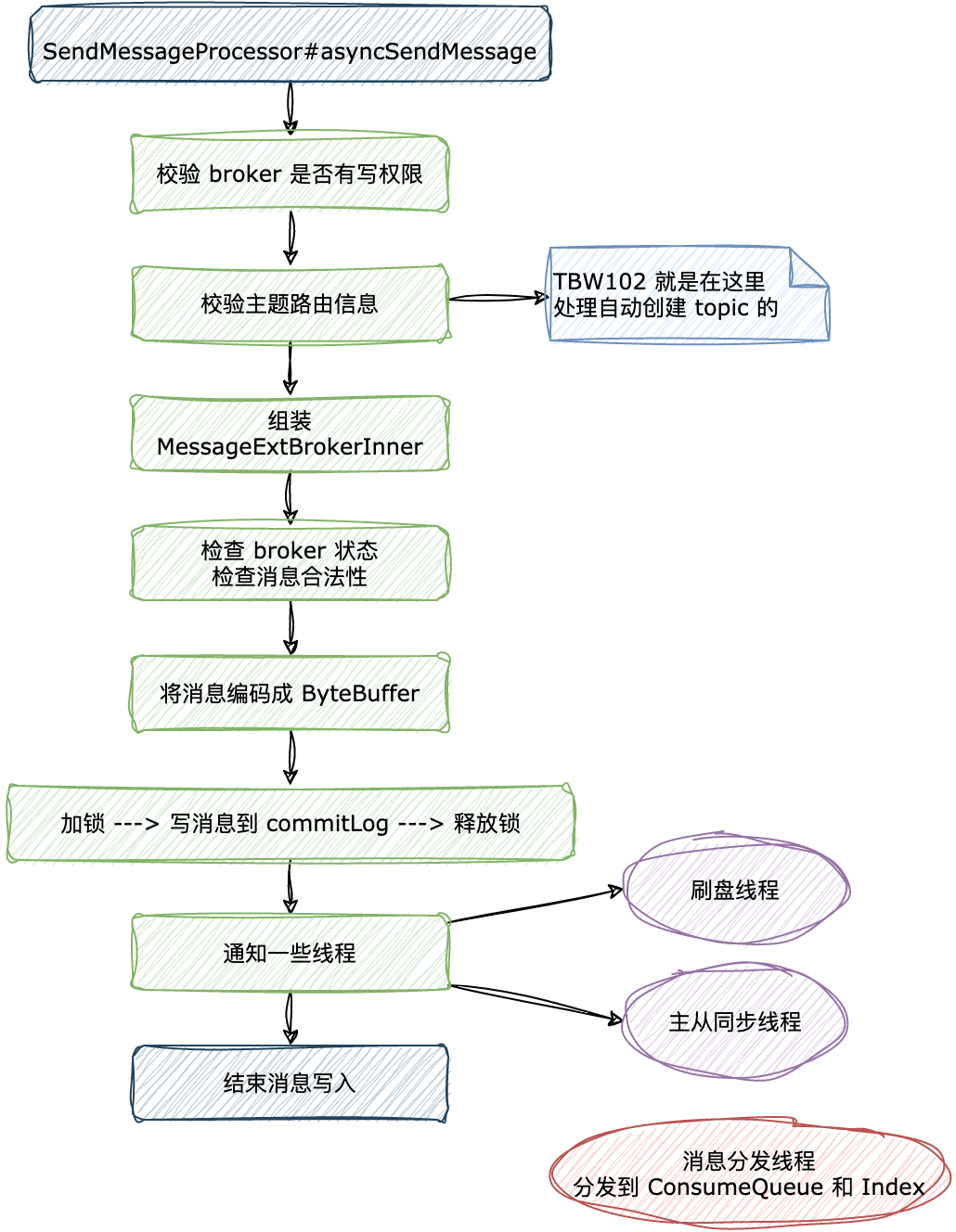

先看流程图：
SendMessageProcessor#asyncSendMessage
private CompletableFuture<RemotingCommand> asyncSendMessage(ChannelHandlerContext ctx, RemotingCommand request,
SendMessageContext mqtraceContext,
SendMessageRequestHeader requestHeader) {
// 主要做一些校验，然后准备一个响应的 response 类型的 RemotingCommand 对象
final RemotingCommand response = preSend(ctx, request, requestHeader);
final SendMessageResponseHeader responseHeader = (SendMessageResponseHeader)response.readCustomHeader();
// ...... 省略 ......
final byte[] body = request.getBody();
int queueIdInt = requestHeader.getQueueId();
// 获取 producer 发送来的消息的 topic 路由信息
TopicConfig topicConfig = this.brokerController.getTopicConfigManager().selectTopicConfig(requestHeader.getTopic());
// ...... 省略 ......
MessageExtBrokerInner msgInner = new MessageExtBrokerInner();
msgInner.setTopic(requestHeader.getTopic());
msgInner.setQueueId(queueIdInt);
// ...... 省略 ......
msgInner.setBody(body);
msgInner.setFlag(requestHeader.getFlag());
Map<String, String> origProps = MessageDecoder.string2messageProperties(requestHeader.getProperties());
MessageAccessor.setProperties(msgInner, origProps);
msgInner.setBornTimestamp(requestHeader.getBornTimestamp());
msgInner.setBornHost(ctx.channel().remoteAddress());
msgInner.setStoreHost(this.getStoreHost());
msgInner.setReconsumeTimes(requestHeader.getReconsumeTimes() == null ? 0 : requestHeader.getReconsumeTimes());
String clusterName = this.brokerController.getBrokerConfig().getBrokerClusterName();
MessageAccessor.putProperty(msgInner, MessageConst.PROPERTY_CLUSTER, clusterName);
// ...... 省略 ......
CompletableFuture<PutMessageResult> putMessageResult = null;
String transFlag = origProps.get(MessageConst.PROPERTY_TRANSACTION_PREPARED);
if (transFlag != null && Boolean.parseBoolean(transFlag)) {
// ...... 省略处理事务消息 ......
} else {
// 写入生产端的消息到 broker
putMessageResult = this.brokerController.getMessageStore().asyncPutMessage(msgInner);
}
return handlePutMessageResultFuture(putMessageResult, response, request, msgInner, responseHeader, mqtraceContext, ctx, queueIdInt);
}这个方法的作用就是封装一下 producer 发送过来的消息的数据，组装成 MessageExtBrokerInner 对象。然后继续调用 DefaultMessageStore#asyncPutMessage 方法
DefaultMessageStore#asyncPutMessage
public CompletableFuture<PutMessageResult> asyncPutMessage(MessageExtBrokerInner msg) {
// ...... 省略 broker 状态检查逻辑 ......
// ...... 省略 producer 发送过来的消息的合法性检查逻辑 ......
// ...... 省略其他状态检查逻辑 ......
long beginTime = this.getSystemClock().now();
// 追加数据到 CommitLog
CompletableFuture<PutMessageResult> putResultFuture = this.commitLog.asyncPutMessage(msg);
// ...... 省略消息写入的结果处理 ......
return putResultFuture;
}该方法的主要作用就是提供一些校验，然后调用 commitlog 的写入消息的方法去写消息。
CommitLog#asyncPutMessage
这个方法非常长，这里分步分析，本次省略对延迟消息的分析
（1）编码消息
// 获取线程本地变量 putMessageThreadLocal
PutMessageThreadLocal putMessageThreadLocal = this.putMessageThreadLocal.get();
// 将生产者发送来的消息，编码后保存在线程本地变量中
PutMessageResult encodeResult = putMessageThreadLocal.getEncoder().encode(msg);
if (encodeResult != null) {
// encode 异常才会到这里，正常情况是返回 null 的
return CompletableFuture.completedFuture(encodeResult);
}
// 将编码好的消息保存
msg.setEncodedBuff(putMessageThreadLocal.getEncoder().encoderBuffer);首先使用 PutMessageThreadLocal 对消息进行编码，将编码器放到 ThreadLocal 中是为了保证线程安全，最后将编码后得到的 ByteBuffer 赋值到 msg 的字段中。
static class PutMessageThreadLocal {
private MessageExtEncoder encoder;
private StringBuilder keyBuilder;
// ...... 省略 ......
}关于 MessageExtEncoder 编码器，就是按照 broker 中存储消息的 MessageExtBrokerInner 的字段按照顺序依次存到 ByteBuffer 中去
（2）写入消息到 commitLog 文件
putMessageLock.lock(); //spin or ReentrantLock ,depending on store config
try {
// 获取当前顺序写的 MappedFile，最后一个 MappedFile
MappedFile mappedFile = this.mappedFileQueue.getLastMappedFile();
// 记录获取锁的时间
long beginLockTimestamp = this.defaultMessageStore.getSystemClock().now();
// 记录加锁开启时间
this.beginTimeInLock = beginLockTimestamp;
// Here settings are stored timestamp, in order to ensure an orderly global
// 设置消息的存储时间，保证消息的全局顺序
msg.setStoreTimestamp(beginLockTimestamp);
// 条件成立：1 commitLog 目录下是空 2 文件写满了
if (null == mappedFile || mappedFile.isFull()) {
// 创建一个 MappedFile
mappedFile = this.mappedFileQueue.getLastMappedFile(0); // Mark: NewFile may be cause noise
}
if (null == mappedFile) {
log.error("create mapped file1 error, topic: " + msg.getTopic() + " clientAddr: " + msg.getBornHostString());
return CompletableFuture.completedFuture(new PutMessageResult(PutMessageStatus.CREATE_MAPEDFILE_FAILED, null));
}
// 正常执行到这里..
// 参数 1：消息
// 参数 2：appendMessageCallback，控制消息那些字段追加到
result = mappedFile.appendMessage(msg, this.appendMessageCallback, putMessageContext);commitLog 文件是通过 mmap 技术将磁盘文件映射到内存中，通过 FileChannel 的 map 方法映射成 MappedByteBuffer。在 RocketMQ 中将 MappedByteBuffer 封装到 MappedFile 类中了。
- 首先需要加锁，保证 commitlog 文件的写入顺序；
- 获取当前正在写的 commitlog 文件对应内存映射 MappedByteBuffer；
- 最后写入消息到 MappedByteBuffer 中；
（3）处理消息写入结果
switch (result.getStatus()) {
case PUT_OK:
break;
case END_OF_FILE:
// 文件尾了，创建新文件
unlockMappedFile = mappedFile;
// Create a new file, re-write the message
mappedFile = this.mappedFileQueue.getLastMappedFile(0);
if (null == mappedFile) {
// XXX: warn and notify me
log.error("create mapped file2 error, topic: " + msg.getTopic() + " clientAddr: " + msg.getBornHostString());
return CompletableFuture.completedFuture(new PutMessageResult(PutMessageStatus.CREATE_MAPEDFILE_FAILED, result));
}
// 创建新文件后，再次尝试写入
result = mappedFile.appendMessage(msg, this.appendMessageCallback, putMessageContext);
break;
case MESSAGE_SIZE_EXCEEDED:
case PROPERTIES_SIZE_EXCEEDED:
return CompletableFuture.completedFuture(new PutMessageResult(PutMessageStatus.MESSAGE_ILLEGAL, result));
case UNKNOWN_ERROR:
return CompletableFuture.completedFuture(new PutMessageResult(PutMessageStatus.UNKNOWN_ERROR, result));
default:
return CompletableFuture.completedFuture(new PutMessageResult(PutMessageStatus.UNKNOWN_ERROR, result));
}
// 计算加锁的总耗时
elapsedTimeInLock = this.defaultMessageStore.getSystemClock().now() - beginLockTimestamp;
} finally {
// 重置时间
beginTimeInLock = 0;
// 释放锁
putMessageLock.unlock();
}如果某个 commitlog 已经写完了，需要重新创建一个文件并将其映射成 MappedByteBuffer，再次尝试写入到新的 commitlog 文件中。
还需要释放锁。
（4）通知刷盘服务
// 通知刷盘线程
CompletableFuture<PutMessageStatus> flushResultFuture = submitFlushRequest(result, msg);commitlog 映射出来的 MappedByteBuffer 是在内存中的，最后需要 os 的异步线程去刷盘，我们可以调用 api 去强制刷盘。这里就是通知刷盘线程去执行刷盘操作。在 RocketMQ 中刷盘分为同步刷盘和异步刷盘，这里知道会去通知刷盘线程就行了，关于同步刷盘和异步刷盘后面会详细分析。
（5）主从同步
// 通知主从同步线程
CompletableFuture<PutMessageStatus> replicaResultFuture = submitReplicaRequest(result, msg);当 commitlog 写入消息成功后，需要去做主从同步的处理。这里后面会详细分析。
